Распредвал один из основных элементов ГРМ, отвечающий за открытие и закрытие впускных и выпускных клапанов (в зависимости от конструкции, которую имеет двигатель). Кулачки распределительного вала постоянно работают и для предотвращения износа требуют смазки, в качестве которой используется моторное масло. Чтобы предотвратить вытекание смазки из силового агрегата, устанавливается сальник распредвала (по нормативным документам деталь называется манжетой уплотнительной армированной). Сразу отметим, что распредвал может быть не один, и устанавливается он либо в блок цилиндров, либо в головку блока цилиндров, тогда может потребоваться ремонт ГБЦ в целом. Все зависит от того какое расположение клапанов имеет двигатель.
Конструкция и классификация
Сальник распредвала отличается по конструкции, материалу изготовления и месту установки. По месту установки выделяют передние сальники распределительного вала, они устанавливаются обязательно на каждый распредвал. В ряде случаев на распредвал ставится и задний сальник.
По конструкции используется несколько основных решений. По своей сути это круглая манжета из резины, армированная металлическим кольцом, подрезной или формованной кромкой, зачастую подпружиненная.
Когда выполняется замена сальника распредвала следует учитывать, что они отличаются также по габаритам, внутреннему и наружному диаметру, толщине. Могут использоваться различные оригинальные конструкционные решения, среди которых отметим:
- наружное рифленое уплотнение ( моторное масло сверхтекучее вещество, поэтому нередко происходит «отпотевание», протекание с последующим нарастанием пыли и грязи), обеспечивающее повышенную герметичность соединения;
- накатку, нанесенную на «губу» сальника, для обеспечения максимально плотного прилегания манжеты к валу.
Второй момент. Деталь с дополнительным армированием может быть:
- полностью обрезиненной, то есть металлическое кольцо с обеих сторон закрыто слоем резины;
- оголенной, без наружного уплотняющего слоя, металл по металлу, очень редко, но встречается;
- полуоголенной, кольцо закрывается с одной стороны слоем резины.
Ряд сальников может еще иметь и пыльники.
Что касается материала изготовления, то вариантов много. Отметим, что именно от материала зависят эксплуатационные характеристики (подбираются под определенный двигатель), износ и цена, что особенно важно в том случае, когда выполняется замена сальника распредвала . Обозначим главные варианты. В основном это несколько видов каучука:
- бутадиен-нитрильный, включая и гидрированный;
- фторкаучук, он же витон;
- полиакрылатный;
- фторсиликоновый;
- перфлуоркаучук.
Также может использоваться тефлон, он же фторопласт и политетрафторэтилен. Это далеко не все варианты. Очень удобно, что материалы отличаются по цвету, то есть имеют цветовую маркировку.
Неисправности
Сальник распредвала подвержен износу и имеет свой ресурс эксплуатации. Вторая причина, воздействие агрессивных факторов и третья механическая деформация и надрывы. В результате нарушается герметичность соединения, моторное масло, его объем в системе смазки , уменьшается, что требует замены сальника.
Диагностика
Выявить неисправность сальника распредвала достаточно легко с помощью визуального осмотра. При нарушении герметичности соединения масло попадает на элементы конструкции автомобиля, находящиеся в подкапотном пространстве, а следы подтекания находятся на самом сальнике. Сложнее с задним сальником распредвала. Для определения следов его подтекания необходимо снимать ряд узлов, все зависит от того, какую конструкцию имеет двигатель.
Замена
Сальник распредвала – расходный материал, при неисправности он меняется. Основных причин замены две. Первая – нарушение герметичности соединения и потеря манжетой своих характеристик. В случае когда двигатель с верхним расположением клапанов второй причиной является ремонт ГБЦ . Передний сальник можно поменять самостоятельно, доступ к нему практически свободный. Но нужно правильно подобрать деталь, аккуратно извлечь старую и поставить новую, без перекосов, да еще и так, чтобы через день моторное масло не потекло. Это только на первый взгляд замена сальника распредвала простая операция, а по своей сути требует опыта, навыков и квалификации. Поэтому лучше при наличии следов подтекания масла сразу обращаться в автосервисы, чтобы слесари все проверили (может понадобиться и ремонт ГБЦ), а затем сделали ремонт оперативно и качественно. Что касается заднего сальника распредвала, то для того, чтобы его снять, в большинстве случаев приходится ставить автомобиль на подъемник или загонять на смотровую яму. Есть такие двигатели, в которых подобраться к заднему сальнику очень проблематично. И запомните, неисправный сальник это утечка моторного масла, а утечка моторного масла это нарушение работы системы смазки силового агрегата, следствием которого может стать капитальный ремонт двигателя . Сравнивать с копеечной стоимостью сальника просто неуместно.
Читайте также: Точильный станок с гибким валом стч 50220 инстар
Как поменять сальник распредвала
Сальник распредвала, или манжета, это уплотнительное кольцо, препятствующее утечке масла из распределительного вала. Сальником распредвала оборудуются двигатели, оснащенные газораспределительным механизмом (ремнем ГРМ). Если он перестает выполнять свои функции, то необходима замена уплотнителя.
Причины неисправностей
Основной причиной неисправности является банальный механический износ. Любой сальник-уплотнитель по своей природе является расходником — через определенный период времени он начинает разрушаться, так как изготовлен из эластичного материала.
Неисправность может проявлять себя в виде изменения формы, разбухания, появления рубцов, разрыва или выкрашивания материала, из которого изготовлен расходник. Еще одним проявлением неисправности может быть полное выдавливание манжеты из посадочного гнезда.
Еще причинами проблем с сальником распредвала является неправильный подбор расходника, брак в производстве или неверная установка. В этих случаях сальник также не выполняет свои функции и нуждается в замене.
Диагностика
Диагностика неисправности сальника распредвала производится визуально. О протекании манжеты могут свидетельствовать масляные следы на крышке ремня ГРМ. Для более точного диагностирования следует снять крышку ремня и осмотреть его. В случае неисправности можно обнаружить следы отработки или даже перескакивание ремня через один или несколько зубьев шкива из-за увлажнения.
Также неисправность сальника может обнаруживаться во время плановой замены ремня ГРМ — именно во время процедуры можно обнаружить масляные подтеки на самом ремне или на зубчатой шестерне распредвала. Еще один повод для замены сальника — деформация уплотнителя. Даже если подтеков масла на данный момент не имеется, то при изменении формы сальника они обязательно появятся.
Необходимые инструменты
Для замены сальника распредвала понадобятся следующие инструменты:
- рожковые или лучше накидные ключи на 10 и на 17;
- шлицевая отвертка;
- съемник;
- динамометрический ключ;
- монтировка;
- оправка для запрессовки;
- также при замене сальника распредвала потребуется небольшое количество моторного масла.
Инструкция по замене
Последовательность действий при замене переднего и заднего сальника несколько различается. Это вызвано тем, что передний сальник можно заменить непосредственно на самом двигателе. Добраться до заднего сальника обычно труднее.
Передний сальник
Последовательность замены переднего сальника распределительного вала выглядит так.
- Автомобиль ставится на нейтральную передачу и стояночный тормоз.
- Как и при любых работах, производимых в моторном отсеке, отсоединяются клеммы аккумуляторной батареи.
- Демонтируется пластиковая крышка ремня ГРМ.
- Снимается клапанная крышка, для чего нужно отверткой открутить крепящие болты.
- Маркером наносятся отметки расположения ремня относительно распредвала.
- Затем нужно снять ремень ГРМ. Можно полностью не производить снятие — достаточно скинуть ремень с зубчатого шкива распредвала. Для снятия нужно ключом на 17 открутить болт крепления, зафиксировав шкив от проворота. Для фиксации можно использовать монтировку.
- С помощью съемника снимается шкив с хвостовика распредвала. Если у распредвала 2 шкива — то снимаются оба, также помечаются места расположения шкивов, чтобы при дальнейшем монтаже их не перепутать.
- Снимается шпонка, расположенная за шкивом распредвала.
- Затем с помощью отвертки или пинцета снимается отработавший сальник. Снимать следует аккуратно, чтобы не поцарапать рабочую поверхность распредвала, к которой прилегает сальник.
Читайте также: Ремонт рулевых реек с износом вала
После демонтажа старого сальника можно переходить к установке нового и обратной сборке.
- Рабочая кромка нового сальника, прилегающая к распредвалу, смазывается моторным маслом, а наружная часть обрабатывается герметиком.
- Сальник надевается на распредвал, а затем запрессовывается с помощью оправки для запрессовки.
Дальнейший сбор ГРМ осуществляется в обратной последовательности.
- На распредвал надевается шпонка.
- Затем устанавливается шкив. Если шкивов два, то каждый устанавливается на то место, на котором располагался.
- Шкивы затягиваются с помощью динамометрического ключа. Момент напряжения можно узнать из руководства по пользованию автомобилем. При затягивании необходимо зафиксировать шкивы от проворота с помощью монтировки. Предварительно нужно включить на КПП четвертую передачу.
- Затем нужно надеть ремень на шкивы по ранее отмеченным меткам. Предварительно следует осмотреть ремень на предмет повреждений, потертостей и т. д. Так как подтеки сальников обнаруживаются при замене ремня ГРМ, то нередко приходится устанавливать новый ремень. В этом случае он монтируется по заводским меткам.
- Затягивается болт крепления натяжного ролика. Момент натяжения опять-таки можно узнать в мануале по пользованию автомобилем.
- Затем вручную проворачивается коленчатый вал на несколько оборотов по часовой стрелке. Таким образом проверяется натяжение ремня. При замеченных нарушениях натяжение дополнительно регулируется.
- В конце обратно закрепляется клапанная крышка и устанавливается пластиковый кожух ремня.
- После замены сальника нужно подлить моторное масло в масляный бачок до верхней отметки.
Задний сальник
Замена заднего сальника может различаться на разных автомобилях. У некоторых моделей доступ к заднему сальнику возможен только при загоне авто на подъемник или смотровую яму и отсоединении сцепления и привода коробки передач.
У других моделей автомобилей доступ к сальнику ограничивается датчиком положения распредвала, который приходится демонтировать. Для этого нужно:
- отсоединить электрический разъем датчика;
- отвернуть винт крепления и вынуть датчик;
- ключом на 10 отвернуть болт крепления держателя бензошлангов к кронштейну проводов датчика;
- отвернуть винты крепления крышки датчика, снять крышку и пучок проводов;
- демонтировать ротор датчика;
- снять пластину крепления крышки датчика.
После этого можно с помощью отвертки вынуть задний сальник распредвала. Замена производится аналогичным образом. После замены манжеты датчик собирается в обратном порядке.
После установки нового сальника необходимо убедиться, что не появляются масляные подтеки. Если сальник установлен правильно, то даже на высоких оборотах двигателя масло не должно подтекать. В обратном случае датчик установлен или запрессован неправильно либо имеется заводской брак изделия.
12. Замена сальников распредвалов. Часть 1
Небольшая предыстория. В мае 2020 года заметил под выпускным клапаном масляно-грязевое отложение.
Почему-то тогда я подумал, что это пропускает резиновое колечко на клапане. Заказал тойотовское, которое многие ставили себе. Грязь убрал, а сам клапан переставил на впуск (тогда была необходимость).
Спустя пару месяцев заметил, что в том же месте снова все запотело и покрылось пылью. А клапан, который типа пропускал (и уже стоял на впуске), прекрасно поживал в чистоте. В общем, снова убрал налёт и забил.
И вот в феврале этого года, пока менял прокладки теплообменника, снова обратил внимание на утечку масла.
Выкрутив выпускной клапан и сняв клапанную крышку, понял, что масло течёт из-под бугеля.
Под крышкой, кстати, обнаружил желтоватую эмульсию в районе заливной горловины и мембраны. Думаю, что она появилась в результате поездок на короткие дистанции на работу и с работы в течение последнего месяца, когда стояли сильные морозы. Автомобиль хоть и выходил на рабочую температуру всегда, но после этого почти сразу же глушился на очень продолжительное время.
Читайте также: Компрессор макар 2003 год масса сосуда не более 60

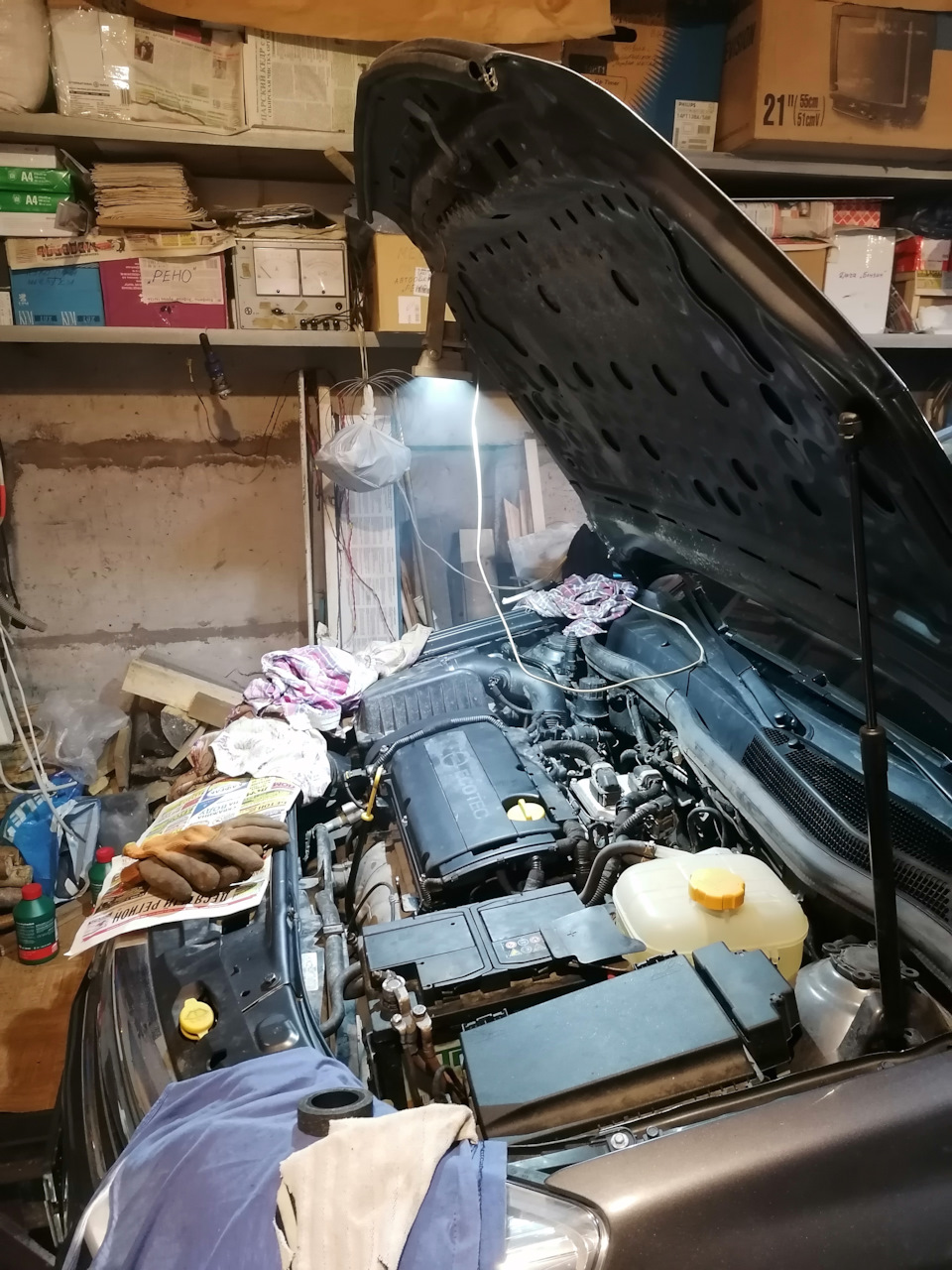

Выставил метки, зафиксировал самодельными планками распредвалы и маховик со стороны передней подушки. Планка на маховик подошла идеально, а вот на валы оказалась тоньше, чем должна быть, в результате чего они имели небольшой люфт, даже когда были в горизонте. Это была моя первая ошибка.
В шестерню колена над гофрой вставил гвоздь. Затем снял ремень ГРМ
и открутил шестерни, удерживая валы сточенным ключом на 24. Когда говорят, что из них выйдет немного масла, не верьте. Хорошо, что постелил тряпки в несколько слоев😄
Задний кожух ГРМ был уделан маслом с грязью. Оно текло не только с бугеля, но и с ссальников (да, именно такое написание) распредвалов. Новые у меня были куплены ещё год назад, вот и пригодились.
Крышку сразу намыл. По чистой поверхности будет легко определить, устранил я проблему или нет.
Сбив бугель дощечкой, увидел не очень приятную картину — маслосливные каналы забиты почти полностью.
Отмыл его в бензине, каналы прочистил тонкой проволокой. Установил на заранее подготовленную плоскость на серый герметик VICTOR REINZ. Герметик наносил тонким слоем с отступом от каналов в 2-3 мм. Правильно это делать на зелёный или синий, которые не застывают, но я посадил на такой на свой страх и риск (никого не призываю, если что). Затем с помощью старого болта от шестерни и подходящей по диаметру торцовой головки запрессовал сальники. Встали плотно и без перекоса. После окончательной затяжки бугеля тонкой медной проволокой проверил каналы, герметика в них не было.
Собирал все в обратной последовательности. Валы поставил по косячной планке, шестерни установил по меткам, которые сделал до снятия. Когда окончательно затягивал впуск, показалось, что ключ на 24 немного проскользил по шестигранному захвату на распредвале. Не удостоверился, это была моя вторая ошибка.
Вернул на место ремень, сделал 2 оборота коленвалом. При колене в ноле метки на шестернях сошлись, косячная планка встала в прорези. Из-за того, что она была тоньше, возможно был перекос, который я упустил.
Намыл клапанную крышку, установил новую прокладку в неё, а после и саму крышку. Всё проверил ещё раз, лишних болтов не осталось, все ремни на месте, к запуску вроде готов😄
Подобную процедуру делал первый раз, жутко боялся последствий неправильной (вдруг) установки ГРМ. Повернул ключ, завелась без проблем, но с дичайшим дизелением и грохотом в течение секунд 4-х из-за пустых шестерней.
По мере прогрева начали обгорать новые прокладки теплообменника и остатки смазки на шпильках выпускного коллектора и приёмной трубы. Ооо, этот запах😄
Двигатель работал ровно, посторонних стуков не наблюдалось. Следующий час я промывал систему охлаждения, машину заводил раз 10. Когда уже залил рабочий антифриз и снова прогрел Астру до открытия термоса, произошла самопроизвольная подгазовка. На приборке в тот же момент вышла машинка с ключиком. Педалями прочитал ошибку — 1166. Проблема во впуске. Стёр ошибку, но на 4-ю заводку на горячую она выскочила снова. Изменений в работе на ХХ не наблюдал, из гаража было не выехать, но скорее всего не было бы тяги.
На следующий день снял кожух ГРМ, поставил ВМТ, метки на шестернях остались без изменений.
Вскрыл клапанную крышку, там и без планки было видно, что впускной вал ушёл гулять.
