На днях установил LED ПТФ, купленные на Crosstrade.ru
Т.к. у меня простая комплектация Classic, то птф не было, были просто пластиковые заглушки.
Вследствие чего возник ряд проблем, а именно:
— нет проводки,
— не подходит подрулевой переключатель,
— не подходят крепления пластиковых накладок,
— не подходят крепления блоков LED,
— не подходят воздуховоды.
Но не всё так страшно, приступим.
Для начала необходимо снять бампер.
Поднимаем капот. Плоской отвёрткой поддеваем шляпки и снимаем 4 фиксатора (жёлтые), далее откручиваем 2 болта головкой на 10 (красные).
Аналогично снимаем 4 фиксатора (жёлтые) и саморез (красный) крестовой отверткой, соединяющие бампер и защиту колёсной арки. Повторяем аналогичную процедуру со второй стороны
Откручиваем 6 болтов головкой на 10, соединяющие пыльник с бампером.
Теперь бампер держится только на защёлках. Начинаем отсоединять бампер от крыла, для этого просто тянем с усилием, направленным перпендикулярно поверхности. Повторяем эту процедуру со второй стороны.
Берём за нижнюю часть бампера и тянем на себя, т.е. перпендикулярно поверхности бампера.
Теперь бампер держится только за защёлках вверху и за держатель упора капота. Опять таки тянем за низ бампера на себя и вверх. Кто-то говорит, что эти 2 защелки, нужно отщёлкнуть плоской отвёрткой, у меня и так снялось.
Кладём бампер на мягкую поверхность и подолжаем.
Чтобы снять пластиковые заглушки, необходимо выкрутить 2 самореза и отщёлкнуть фиксаторы заглушки. 3-й саморез находится в труднодоступном месте и его получилось открутить, только после того, как отщёлкнуты заглушки с одной из сторон и заглушка опущена вниз.
Опускаем вниз заглушку, приподнимаем воздуховод, выкручиваем саморез, после этого окончательно снимаем заглушку.
1-ая проблема, смотрим на крепления заглушки и сравниваем с пластиковыми накладками ПТФ
Крепления таки разные. Надеясь на чудо, пробуем установить, но чудес не бывает . нужно колхозить пазы
Вооружившись паяльником, вытворяю такую порнографию, а что делать Жало паяльника пришлось подточить и сделать более узким.
Устанавливаем пластиковую накладку в той же последовательности, что и снимали. Вооружился ножом, с тонким и узким жалом, чтобы подрезать по месту.
Установив пластиковую накладку, получаем 2-ую проблему. Воздуховод бампера не достаёт до воздуховода накладки, к тому же они имеют разные размеры.
Устанавливаем фары. 2 крепления подходят, вторые 2 крепления не подходят. Проблема №3, нужно изготавливать кронштейны.
Изготовил кронштейны из оцинковки. Предварительно изготовил шаблоны из тонкой жести.
Подключаем провода: Коричневый плюс, Зелёный минус, Желтый не задействован.
Подключаем всё по простенькой схемке.
Берём обычное вазовское реле с коннектором.
Прячем провода в гофру, крепим стяжками
Кнопку заводим в салон. Под капотом коммутируем. Естественно всё прячется в гофру и крепится хомутами.
Уже стемнело. Самое время включать.
забыл добавить, кнопку заколхозил, на включение птф, вместо штатной заглушки http://sportage4.ru/showthread.php?t. ll=1#post14723
Последний раз редактировалось Belgorod; 27.09.2016 в 13:57 .
Тема: Подключение птф на classike
Опции темы
Поиск по теме
Отображение
Подключение птф на classike
Всем привет. Заказал себе LED ПТФ но не заказал подрулевой переключатель ПТФ. Хочу отказаться от заднего ПТФ и переднии подключить вместо него. Вопрос только в том что задний ПТФ работает только совместно с ближним или дальним светом, как сделать чтобы ПТФ можно было включить отдельно. Может кто нибудь подключал так?
В непогоду задний свет ПТФ может оказаться полезнее переднего. не стоит отказываться.
А насчёт схемы работы – так и передние ПТФ работать должны, и работают штатно где есть.
У меня на сиде ПТФ работали совместно с габаритами. Ну можно подключить чтобы заднии и переднии включались вместе
на драйве у кого то вычитал, что внутри переключателя есть какой то ограничитель, который просто убирается. но это на другой иномарке (вроде как тоже киа), наш переключатель по-моему еще никто не разбирал
Да и про переключатель тоже есть мысли разобрать его. И опять вопрос возникает релюшка на переднии ПТФ стоит?, а индикация на приборной панели будет работать?
Как разбирается переключатель может кто знает или разбирал.
При установке ПТФ необязательно снимать бампер. Можно с яма снять защиту, открутить 3 шурупа заглушки ПТФ и если собрались ставить новые воздуховоды высверливаем заклёпку.Вытаскиваем заглушки под наклоном, прямо они не вытаскиваются. Я подключил ПТФ параллельно заднему ПТФ через реле от ВАЗ чтобы не нагружать реле заднего фонаря. 1) Коричневый провод-(+12в с выхода заднего ПТ фонаря)на (+) питание катушки реле. 2) Чорный (-) с корпуса. 3) Красный (+12в)с 20, или 11 контакта I\P-C через предохранитель 10А на реле (рвётся).4)Зелёный – выход (+12в) с реле на ПТФ. Жёлтый – постоянно замкнутый контакт реле я обрезал. Минус ПТФ взял с корпуса.
Тема: Возможна ли установка противотуманок на Классик?
Опции темы
Поиск по теме
Отображение
Возможна ли установка противотуманок на Классик?
Возможна ли установка противотуманок на Классик?
Вот назрел такой вопрос. Возможно ли это? Краем уха услышала информацию о невозможности доустановки противотуманок в данную комплектацию (вариант: слетает с гарантии и вообще по вин-номеру производитель не позволяет на нее устанавливать). Верно ли это?
Возможно и тут кто-то даже отчёт с фотами выставлял.
Как я понимаю, он делал самостоятельно. Повляет ли это на заводскую гарантию автомобиля?
Гарантию чего конкретно вы боитесь потерять? Коробки, двигателя, кузова?
Любое доп.оборудование (сигнализация, навесное оборудование и т.д.) не влияет на гарантию производителя, если это оборудование не вносит изменения в агрегат на который есть гарантия. Устанавливая противотуманку, максимум на что вы можете потерять гарантию – это на заглушки в месте, где должны быть противотуманки и/или бампер.
Гарантию чего конкретно вы боитесь потерять? Коробки, двигателя, кузова?
Любое доп.оборудование (сигнализация, навесное оборудование и т.д.) не влияет на гарантию производителя, если это оборудование не вносит изменения в агрегат на который есть гарантия. Устанавливая противотуманку, максимум на что вы можете потерять гарантию – это на заглушки в месте, где должны быть противотуманки и/или бампер.
а также если при проблемах с электрикой возникнет необходимость ремонта и выяснится, что это из-за кривого самопального подключения произошло – случай признают негарантийным и выставят счет за ремонт.
Просто надо исходить из определения: гарантия – обязательства ПРОИЗВОДИТЕЛЯ, что все ИМ сделанное будет работать весь гарантийный срок, а брак будет ликвидирован бесплатно.
а если сам накосячил – о какой гарнтии речь.
Нет неполадок – нет потребности вспоминать гарантийные обязательства.
Клуб владельцев корейских автомобилей
KIAвод – есть боевая единица сама в себе, способная справиться с любой мыслимой и немыслимой неожиданностью.
Текущее время: 20 янв 2022, 20:11
Установка противотуманных фар
Установка противотуманных фар
Kshatriy » 08 июн 2015, 12:41
Всем добрый день. У меня Киа спортейдж 2002 года. Купил его уже с установленным кенгурятником на котором стоят противотуманки. На торпеде имеется штатная рабочая кнопка на включение противотуманок. Но насколько я выясним непосредственно проводов на сами лампы нет. Если кто сталкивался с такой проблемой может ли подсказать откуда можно самостоятельно взять выход на включение фар установленной кнопкой. Судя по схеме вроде как и предохранитель должен на них быть и какой то выход для подключения фар. Если кто такое проделывал может сказать откуда можно взять подключение.
Р.S. Может кому пригодиться информация. Недавно столкнулся с необходимостью замены пыльников рулевых наконечников. В магазине выяснил что пыльники отдельно не продаются, а идут в месте с рейкой и всё это удовольствие стоит 2000 р. Нашел выход в волговских пыльниках с металлическим ободком. Они замечательно пресуются на место старых. Цена вопроса 25 р за штуку.
Re: Установка противотуманных фар
SSB-KIA » 09 июн 2015, 07:53
Счастье – это когда прошлое не печалит, настоящее – не напрягает, будущее – не бесит.
Kia Sportage, 2006г., 2.0 л, МКПП.
Re: Установка противотуманных фар
Schlosser » 09 июн 2015, 20:38
Re: Установка противотуманных фар
Kshatriy » 09 июн 2015, 22:06
Re: Установка противотуманных фар
kuchum » 11 июн 2015, 00:27
Re: Установка противотуманных фар
TENK » 11 июн 2015, 13:15
Re: Установка противотуманных фар
Schlosser » 11 июн 2015, 14:11
Re: Установка противотуманных фар
Kshatriy » 20 июн 2015, 21:32
Re: Установка противотуманных фар
SSB-KIA » 22 июн 2015, 15:06
Счастье – это когда прошлое не печалит, настоящее – не напрягает, будущее – не бесит.
Kia Sportage, 2006г., 2.0 л, МКПП.
Re: Установка противотуманных фар
Panzer38 » 22 июн 2015, 15:29
Вот-вот. Передние и задние ПТФ должны включаться раздельно.
Хотя, с другой стороны … и передние и задние ПТФ (по правилам) должны включаться “только в условиях недостаточной видимости”
Добавлено спустя 1 минуту 21 секунду:
Вот в Европе, например, могут конкретно оштрафовать, если будешь ехать с включенными передними ПТФ в нормальную погоду или же днем .
Re: Установка противотуманных фар
Kshatriy » 24 июн 2015, 12:13
Вот у меня стоят такие красные типа противотуманки с зади как и на твоей фотке, они работает как простые доп габариты, яркого света они не дают, глаза слепить они не смогут по определению. Так что я думаю по этому поводу переживать не стоит. И таки да включать я их буду только в условиях тумана, если нифига спереди не видно то я позади доп стопы не помешают. Ну на крайний случай сзади можно выкрутить лампы и фиг с ними, в любом случае свет спереди важнее, чем сзади. На днях сфоткаю что у меня вышло и покажусь)))))
Re: Установка противотуманных фар
Panzer38 » 26 июн 2015, 00:22
Re: Установка противотуманных фар
Алексей86спб » 04 июл 2015, 22:39
Re: Установка противотуманных фар
Schlosser » 10 мар 2016, 20:55
Re: Установка противотуманных фар
Миша50 » 05 апр 2016, 20:41
Re: Установка противотуманных фар
Schlosser » 05 апр 2016, 21:07
Re: Установка противотуманных фар
Миша50 » 01 май 2016, 14:17
Немного не так. Жигули выпускаются в г. Тольятти. По аналогии названия ГАЗ-г Горький, МАЗ-г. Минск и т д. Завод, было решено правительством СССР не называть Тольяттинский автозавод (ТАЗ), а назвать Волжский. Отсюда ВАЗ=Волжский автозавод. Но наш народ не обманешь, и сарказмом не обделен, по этому иногда сей завод так и называют=ТАЗ
Re: Установка противотуманных фар
Trucker » 02 май 2016, 19:41
Re: Установка противотуманных фар
Миша50 » 15 май 2016, 22:40
Trucker » 16 май 2016, 00:43
Кто сейчас на конференции
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 11
Установка светодиодов XS HB4 в противотуманки Kia Sportage IV
Если желаете поменять штатный противотуманный свет на светодиодный, то обращайтесь к нам – мы подскажем лучший вариант подобного тюнинга, что, собственно, и сделали для владельца автомобиля Kia Sportage, установив вместо заводских галогенных ламп светодиодные лампы XS-Light LED HB4, которые светят ярким белым светом, по мощности превосходящим галогенное освещение, повышая, таким образом, качество рассеивания тьмы перед автомобилем.
Светодиодные лампы XS-Light LED HB4 генерируют световой поток в температуре 5000 K , сами лампы выполнены из авиационного алюминия на базе чипов последнего поколения. Охлаждение в данном случае реализовано пассивное, так лампы как раз спроектированы для противотуманных фар, где от чрезмерной вибрации кулер активного охлаждения мог бы быстро выйти из строя. Впрочем, светодиоды сами по себе не сильно греются, да и питания аккумулятора они потребляют также немного.

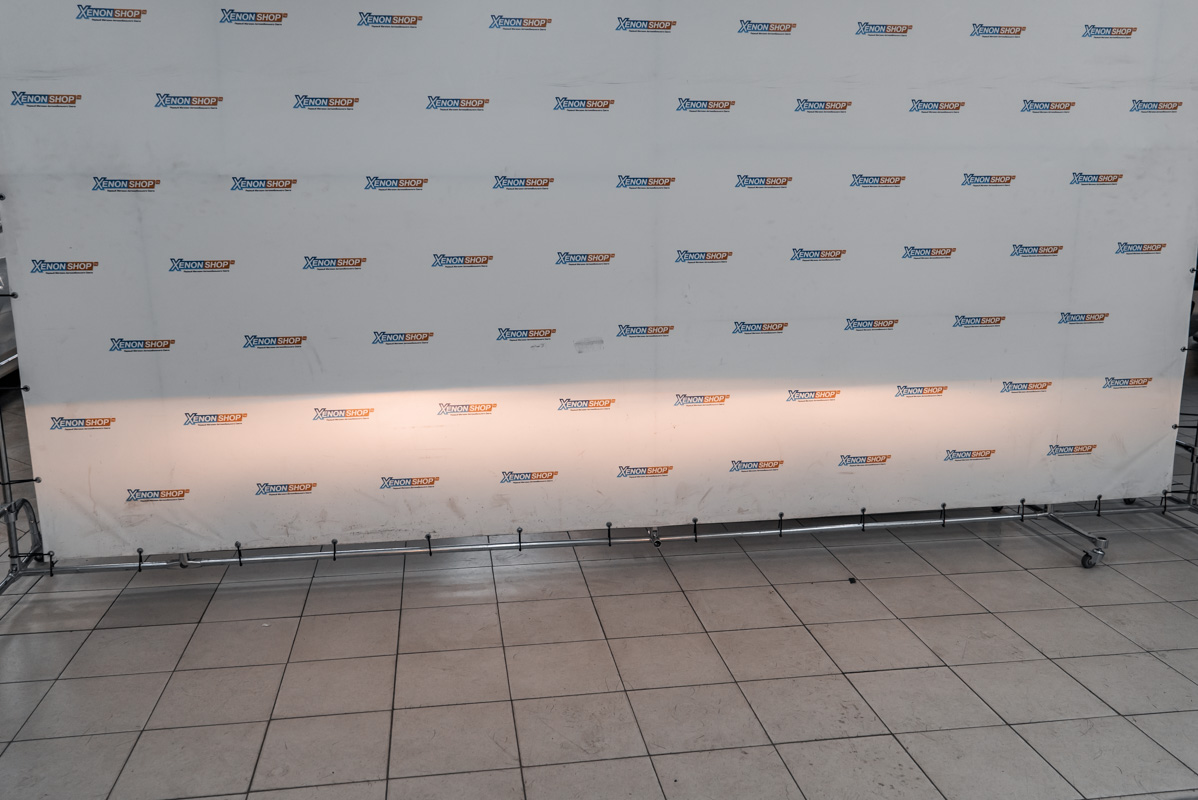

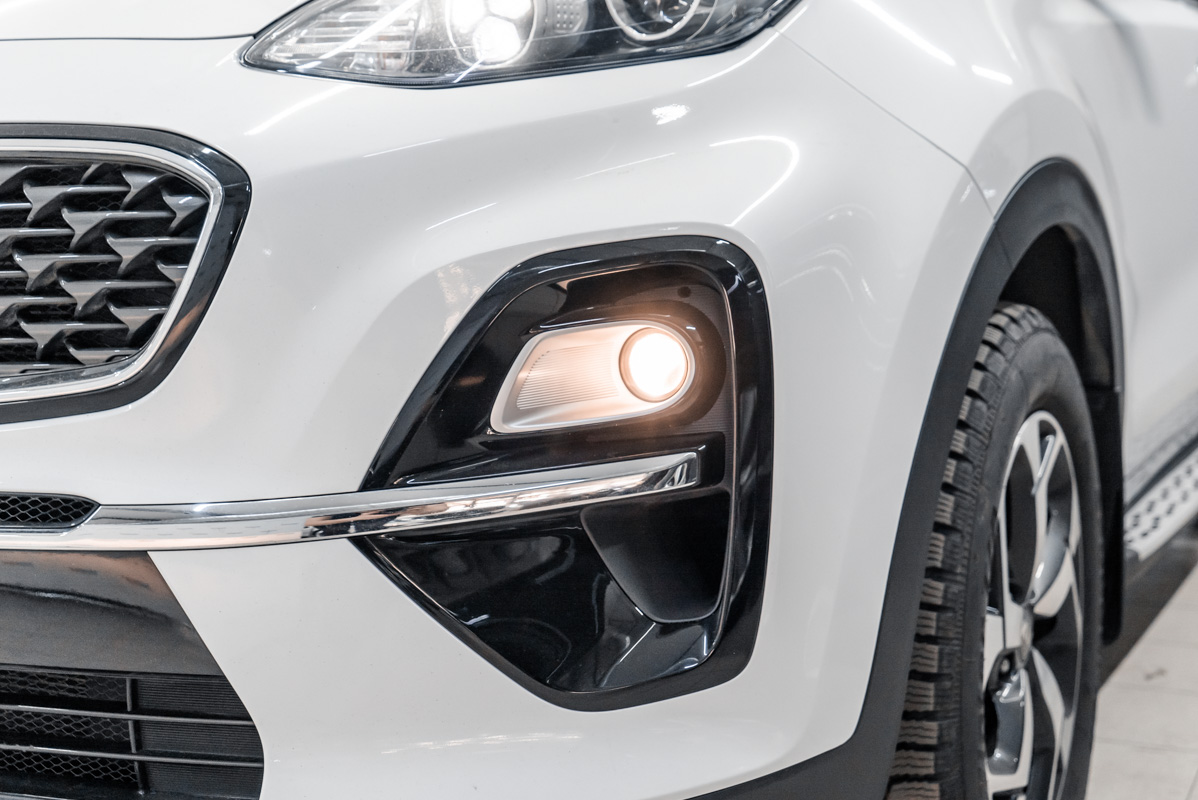

Галоген уже проиграл светодиодам, которые не только светят ярче и служат дольше, но и могут даже светить желтым светом аналогично заводским лампам. Впрочем, именно белый свет выбирает большинство современных автомобилистов – он приятен человеческому глазу и смотрится красивей желтого. На свои лампы XS-Light LED HB4 мы предоставляем гарантию сроком на 18 месяцев , а статистика продаж показывает, что жалоб на них практически нет.

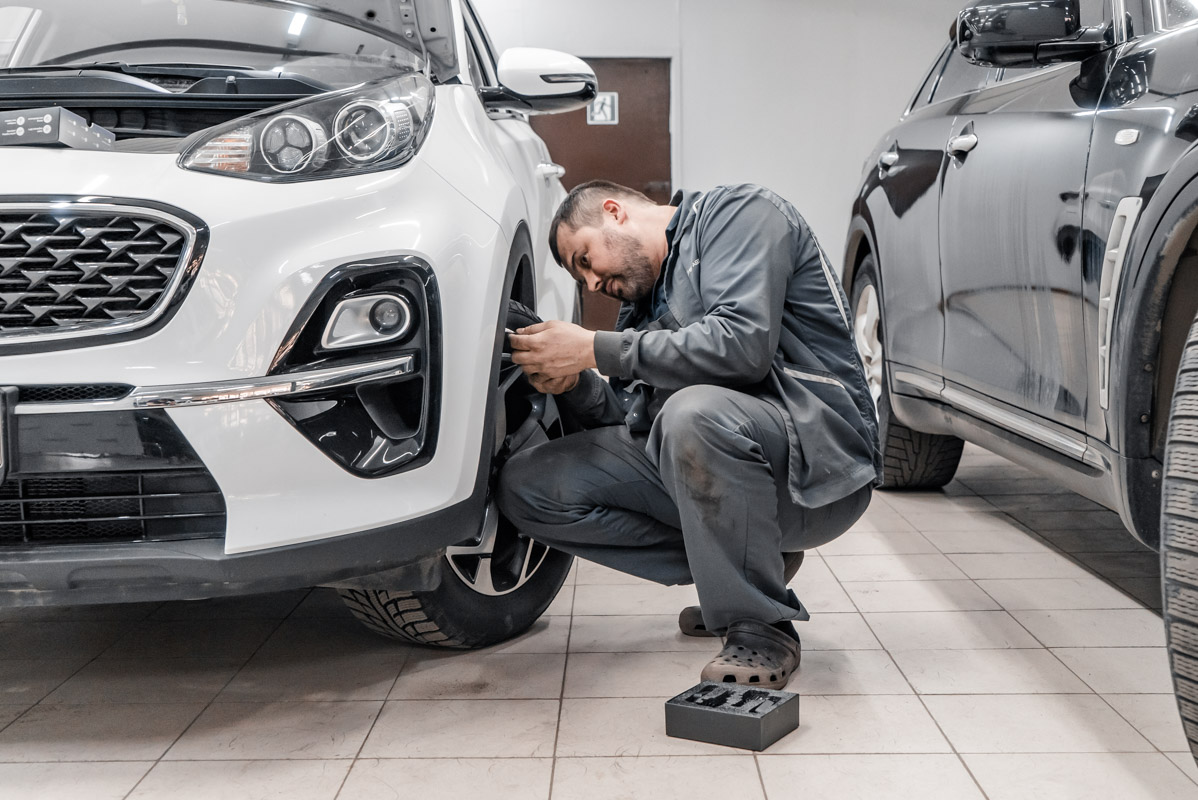

Установка светодиодных ламп в ПТФ КИА Спортаж осуществляется без демонтажа бампера, так что по времени работа заняла примерно 40 минут , где мы через подкрылки удаляем заводские галогенные лампы, устанавливая на их место светодиодные лампы XS-Light LED HB4. В качестве наглядной демонстрации разницы старого и нового света мы сначала установили новую лампу в левую противотуманку и включили свет – разница хорошо видна на фотографии, где LED-лампа светит ярче, шире и плотней.

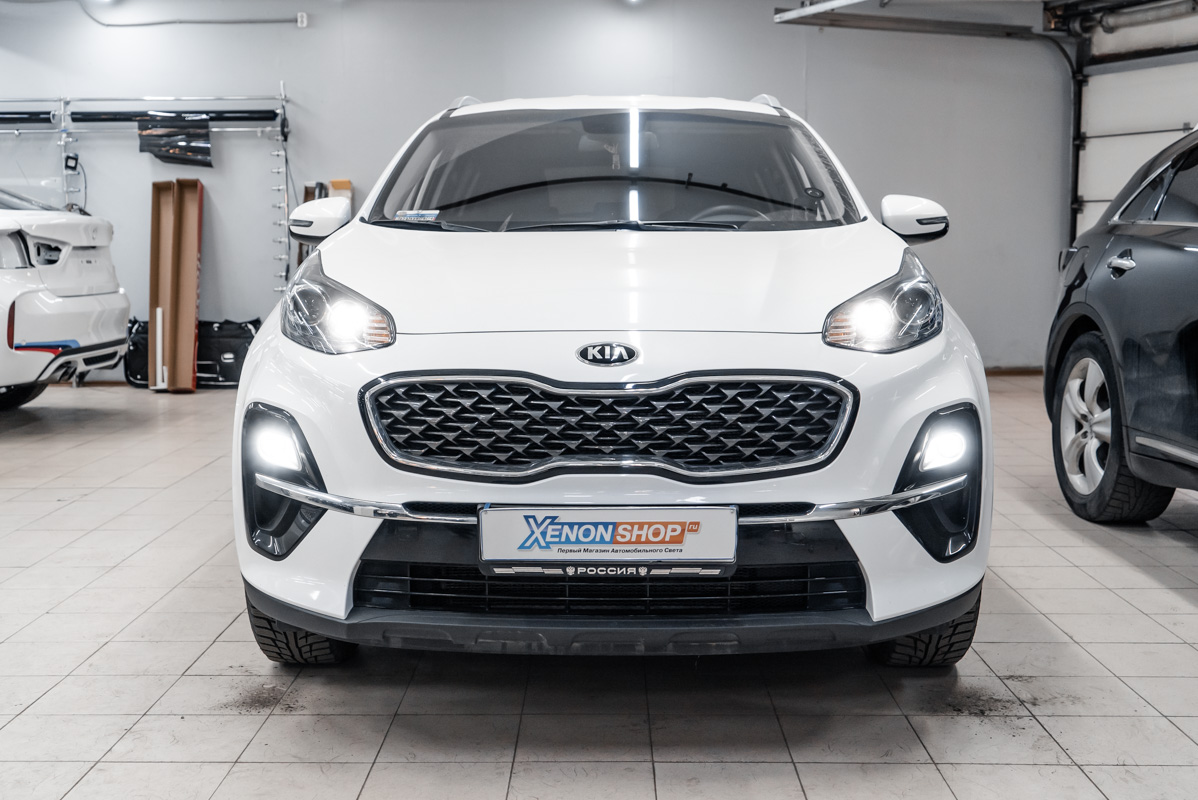

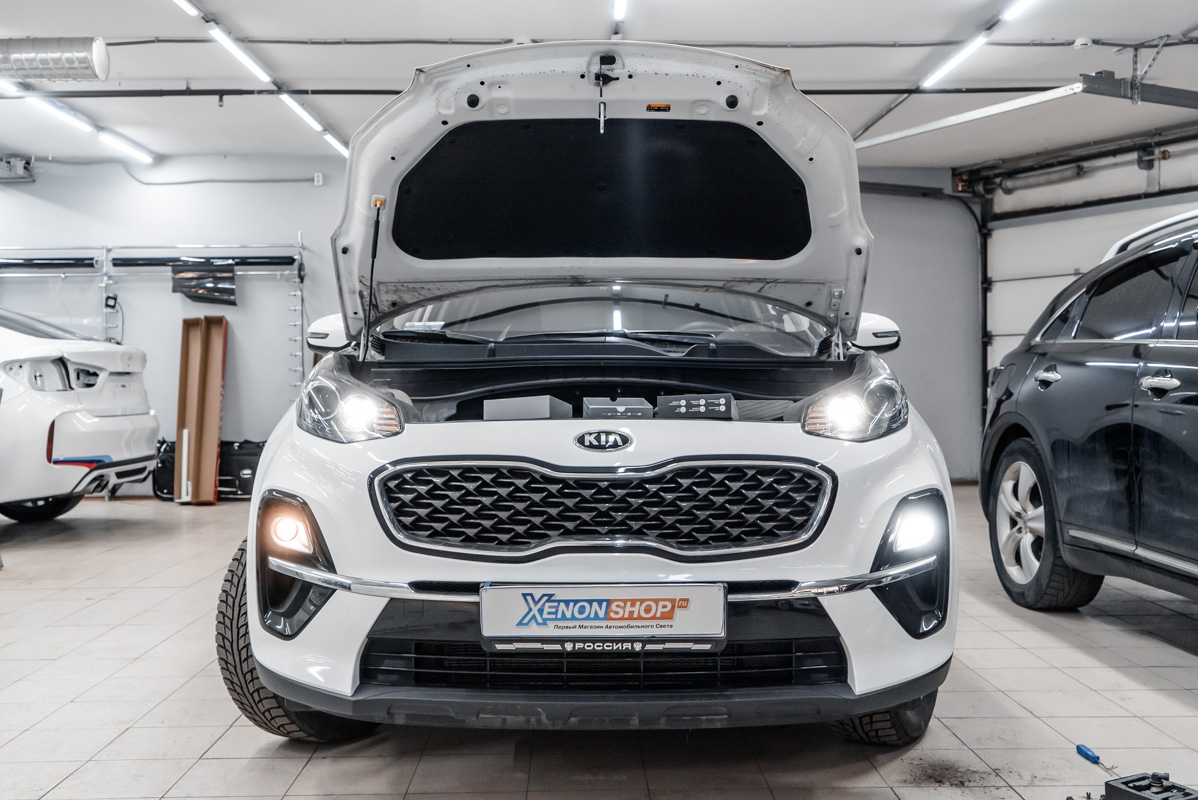

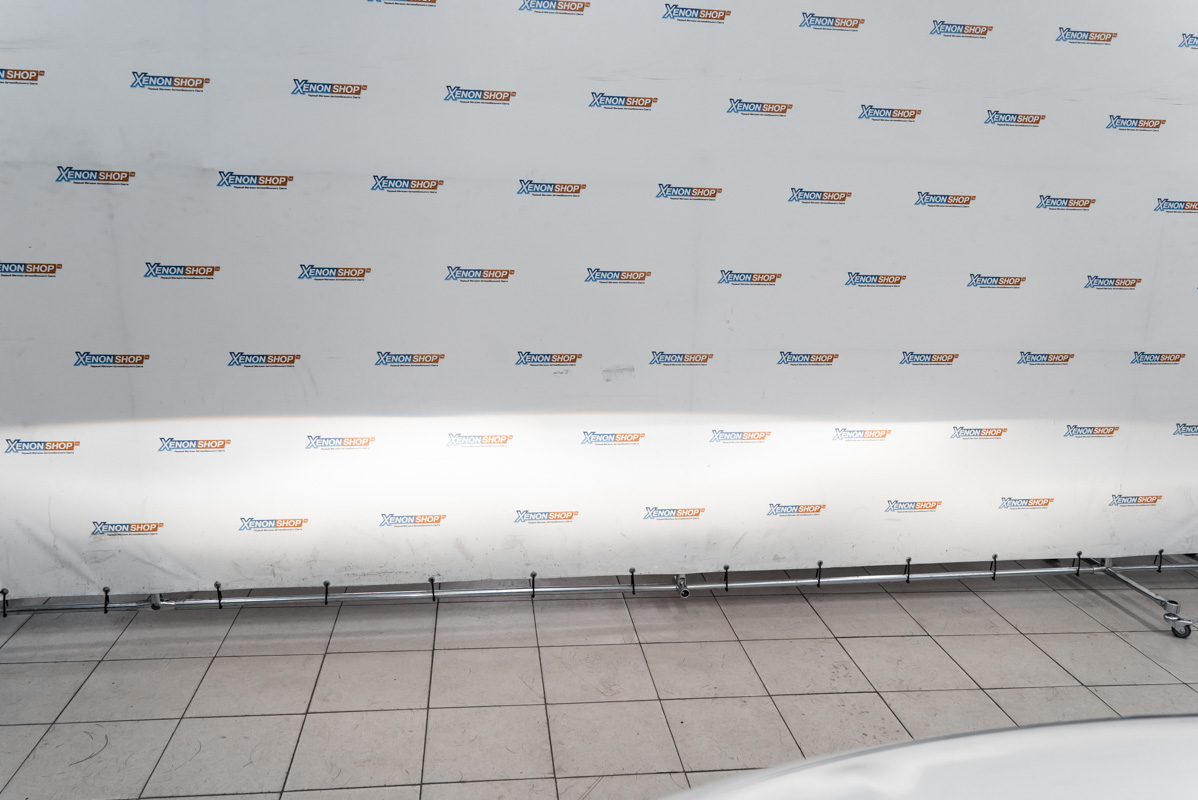

Итоговый результат нашей работы показывает, что светодиодные лампы XS-Light LED HB4, установленные в противотуманные фары Kia Sportage, светят как минимум в два раза ярче заводского галогена – светотеневая граница ПТФ объемная и мощная . Качественный противотуманный свет станет отличным дополнением к головному, особенно если он тоже светит белым цветом, так автомобиль смотрится с точки зрения эстетики великолепно, а еще светодиодные ПТФ многие автомобилисты используют в качестве дневных ходовых огней (ДХО).
