Двигатель из мотора стеклоочистителя

Электровелосипед с мотором от автомобильных дворников

Двигатель из мотора стеклоочистителя

Материалы и инструменты, которые использовал автор:

Список материалов:
— мотор от автомобильных дворников (от грузовой машины будет мощнее);
— литиевый аккумулятор для шуруповерта;
— велосипедная звездочка;
— уголок;
— стальная пластина;
— велосипедная цепь;
— кнопка для шуруповерта.

Процесс изготовления самоделки:

Шаг первый. Ведущая звездочка
Первым делом нам предстоит установить ведущую звездочку на вал моторчика. Подыщите подходящие детали для воплощения этой идеи. Непосредственно под вал мотора можно подобрать гайку, можно также высверлить в ней резьбу. Главное, чтобы звездочка имела как можно меньше биений, иначе будет слетать цепь. Звездочку используем велосипедную, маленькую, чтобы получился высокий крутящий момент, который мы сможем передать на ось с педалями.

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Шаг третий. Финальные штрихи и заезд
Крепим на раму велосипеда сумочку и в нее можно поместить аккумулятор от шуруповерта, а при желании можно поставить и несколько аккумуляторов. Конечно, емкость у одного такого АКБ маленькая, но на пробный заезд заряда хватит. Аккумулятор подключается с помощью «вилки» от шуруповерта.

Управлять мотором автор решил при помощи кнопки от шуруповерта, он прикрепил ее к рулю нейлоновыми стяжками. Также при помощи стяжек надежно фиксируем провода на раме велосипеда.

Электропривод на велосипед из двигателя от дворников авто

Двигатель из мотора стеклоочистителя

В этом обзоре автор показывает, как сделать электрический привод на велосипед. Для этого автор использует двигатель от дворников автомобиля. Также потребуется кусок цепи и стандартная звездочка для велосипеда.

Двигатель из мотора стеклоочистителя

В качестве источника питания используется аккумуляторная батарея от шуруповерта. Из основных инструментов для работы потребуется болгарка, электродрель и сварочный аппарат.

Первым делом устанавливаем звездочку с гайкой на вал двигателя, и обвариваем. Сварные швы зачищаем УШМ с лепестковым кругом.

Двигатель из мотора стеклоочистителя

Затем подключаем двигатель к аккумуляторной батарее от шуруповерта и проверяем работоспособность «системы».

Основные этапы работ

На следующем этапе автор отрезает кусок стальной пластины и сверлит в ней два отверстия. Затем заготовку нужно будет приварить к отрезку уголка.

Двигатель из мотора стеклоочистителя

Получившуюся деталь крепим к корпусу двигателя на болты. В раме велосипеда сверлим отверстие и прикручиваем к ней двигатель с установленной на него звездочкой.

Двигатель из мотора стеклоочистителя

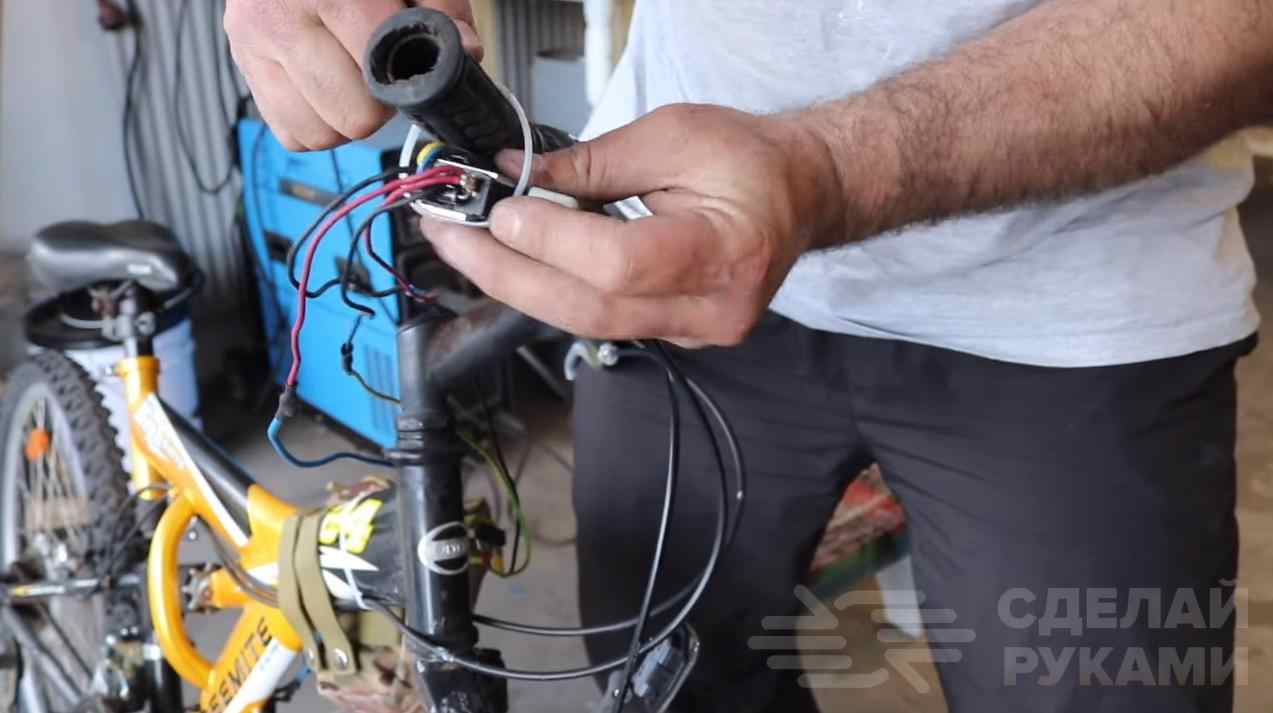

Подключаем двигатель к аккумуляторной батарее и выводим кнопку включения/выключения на руль велосипеда. АКБ от шуруповерта мастер поместил в сумку, которую закрепил на раме.

Двигатель из мотора стеклоочистителя

Плюсы и минусы

Для изготовления электропривода используются доступные детали: двигатель от дворников авто и стандартная звездочка для велосипеда, ну и батарея от шуруповерта.

Из минусов стоит отметить то, что переключать скорость не получится, поскольку ведущая звездочка занята приводом. Также аккумуляторной батареи надолго не хватит, в лучшем случае на час (и то маловероятно).

Поэтому данный электропривод может пригодиться разве что на крутых подъёмах, когда уже трудно крутить педали. Однако и тут возникают сомнения, хватит ли электрической тяги для преодоления подъемов.

Интересно, а что вы думаете по этому поводу? Поделитесь своим мнением в комментариях. Подробный обзор можно посмотреть в данном видеоролике.

Простой самокат с мотором от дворников и редуктором от УШМ

Двигатель из мотора стеклоочистителя

Материалы и инструменты, которые использовал автор:

Список материалов:
— моторчик от дворников;
— редуктор от болгарки;
— профильные трубы;
— колесики;
— листовая сталь;
— болты, гайки, трубочки;
— кругляк для токарных работ.

Процесс изготовления самоделки:

Шаг первый. Доработка редуктора
Разбираем ненужную болгарку и вынимаем якорь. Нужно разобрать якорь при необходимости и отрезать кусок оси. Далее нужно состыковать эту ось с осью моторчика. Для решения задачи автор на токарном станке расточил в оси отверстие под ось мотора.
Также сверлим отверстие под штифт, он и будет цепляться за вилку оси моторчика.
В завершении доработанный редуктор можно собрать.

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Шаг второй. Крепим редуктор к мотору
Оси у нас готовы для стыковки, осталось прикрутить редуктор к мотору. К моторчику автор прикрутил стальную пластину, а уже к этой пластине при помощи винтов и гаек прикручивается редуктор болгарки. Как итог, получаем отличный мощный редукторный мотор на 12В, правда, с невысокими оборотами на выходе.

Подключаем провода и пробуем включить моторчик, вал вращается, все отлично.

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Шаг третий. Ведущее колесо
Берем колесо от тележки и вытачиваем под отверстие гайку. В эту гайку будет заворачиваться вал болгарки, как итог, у нас получается готовая ведущая ось.

Второе заднее колесо ведомое, оно вращается на подшипниках, автор выточил под него соответствующую ось.

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Шаг пятый. Аккумулятор и испытания
В качестве источника питания автор хотел использовать два аккумулятора от шуруповертов, но они оказались разряженными и на них самокат не поехал. Для увеличения емкости автор спаял аккумуляторы параллельно.

Испытания самоделки автор отлично провел на автомобильном аккумуляторе.

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

В качестве днища прикручиваем лист фанеры, ну а управление мотором происходит при помощи кнопки, на которую можно нажимать ногой. Самоделка ездит не быстро и останавливается довольно быстро при отключении питания, так что тормоза тут и не нужны. Ну что ж, ребенок доволен, самокат хоть и не быстро, но уже ездит на электричестве.

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Моторчики дворников: как их проверить? Замена мотора щеток стеклоочистителя. Как их подключить и снять? Мощность и другие характеристики

31.01.2021 2 417 Электропакет

Двигатель из мотора стеклоочистителя

Система очистки лобового стекла в автомобиле всегда должна быть в рабочем состоянии. Ведь никто не знает, когда придется включать дворники, а от них, в свою очередь, во многом зависит безопасность водителя во время движения. Подробнее о том, как своими руками поменять моторчик стеклоочистителя и в каких случаях это необходимо, мы расскажем ниже.

Как это работает моторчик стеклоочистителей

В большинстве автомобилей установлено две щетки, которые обеспечивают более эффективную очистку лобового стекла . На заднем стекле, как правило, монтируется одинарный стеклоочиститель.

Работает устройство в двух или трех режимах, которые позволяют щеткам обеспечивать прерывистую, медленную или быструю очистку.

В общую конструкцию входит моторчик дворников (небольшой двигатель с редуктором), механизм возврата щеток, система рычагов и сами очищающие резинки. Параллельно с очистителем можно задействовать омыватель лобового стекла, который подает воду в виде направленной струи.

Один из самых ненадежных элементов системы, который часто выходит из строя, является моторчик. В случае его поломки автолюбители не знают, как действовать и какие могут быть причины.

ВАЗ 2109 | Проверка мотора стеклоочистителя

Проверка мотора стеклоочистителя

Мотор стеклоочистителя находится в водонепроницаемом кожухе под ветровым стеклом, мотор заднего стеклоочистителя находится в дверце задка. Для проверки должна быть снята соответствующая облицовка. В дальнейшем будет рассматриваться мотор переднего стеклоочистителя, с задним стеклоочистителем поступать соответствующим образом.

Проверка переднего стеклоочистителя

Проверка заднего стеклоочистителя Проверка заднего стеклоочистителя

Как заменить мотор стеклоочистителя в автомобилях

Предназначен для обеспечения безопасности транспортных средств. Автомобиль, электродвигатель стеклоочистителя вашего транспортного средства представляет собой комбинацию электродвигателя и червячного привода. Уникальная система сцепления осуществляет вращение двигателя стеклоочистителя и соединяется с зубчатым колесом, которое с помощью червячного привода изменяет движение назад и вперед движения стеклоочистителей. Иногда ваш мотор стеклоочистителя может износиться. Вы можете довольно легко заменить мотор и сэкономить при этом деньги.

Откройте капот. Отсоедините отрицательный аккумуляторный кабель фургона, ослабив зажимную гайку черного кабеля с помощью гаечного ключа и освободив кабель.

Отсоедините шланги омывателя от стеклоочистителей, затем поднимите крышки рычагов стеклоочистителей. Пометьте связь между рычагом стеклоочистителя и валом с помощью маркера для повторной установки.

Открутите накидные гайки на каждом рычаге стеклоочистителя с помощью гаечного ключа и снимите рычаги стеклоочистителя.

Удалите нижние винты на крышке кожуха с помощью небольшой отвертки и отсоедините крепеж на четверть оборота, соединяющий крышку с модулем стеклоочистителя. Закройте капот, не защелкивая его, выверните наружные винты кожуха и затем поднимите крышку в направлении ветрового стекла, чтобы снять ее.

Снова откройте капот и отсоедините электрический разъем двигателя. Отсоедините шланг омывателя и сливные трубки от двигателя стеклоочистителя.

Снимите крепежные болты двигателя и узла стеклоочистителя с помощью универсального гаечного ключа и снимите двигатель.

Открутите и отделите двигатель от рычага стеклоочистителя с помощью гаечного ключа.

Подсоедините запасной двигатель к рычагу рычага стеклоочистителя с помощью его болтов.

Установите узел стеклоочистителя на место в моторном отсеке, используя его торцовые болты. Подсоедините шланги к двигателю и подключите электрический разъем.

Подсоедините крышку капота, начиная с внешних винтов, креплений на четверть оборота и затем нижних винтов.

Соедините рычаги стеклоочистителя с помощью шарнирных гаек. Нижний дворник должен находиться на расстоянии 1–1/2 дюйма от крышки капота, а верхний рычаг – на расстоянии 2–1/2 дюйма от нижнего рычага.

Подсоедините отрицательный кабель аккумулятора.

Предметы, которые вам понадобятся

Как заменить мотор стеклоочистителя на Honda CRV 2007 года

Замена электродвигателя переднего стеклоочистителя

Проследите нижнюю часть дворников на лобовом стекле для справки, используя белый карандаш. Если рычаги стеклоочистителей находятся в верхнем положении, попытайтесь осторожно толкнуть их вниз в исходное положение рукой. Если они не двигаются легко, перейдите к шагу 2. Не пытайтесь сильно толкать дворники; они могут быть повернуты позже в проекте.

Откройте капот и установите опору капота. Отсоедините отрицательный кабель аккумулятора от аккумулятора с помощью храповика и гнезда. Снимите буксирные колпачки с основания рычагов стеклоочистителей, где они крепятся к осям стеклоочистителей. Используйте плоскую отвертку, чтобы удалить крышки.

Снимите гайки крепления рычага стеклоочистителя с помощью храповика и гнезда. Потяните рычаги стеклоочистителя вверх и от осей стеклоочистителя, следя за тем, чтобы не ударить капот рычагами стеклоочистителя. Поверните рычаги стеклоочистителей в их положение покоя, если дворники застряли и не будут двигаться вручную. Есть небольшие затемненные линии в нижней части ветрового стекла, около капота. Совместите дворники с этими линиями, затем временно надвиньте их на стержни. Проследите свою линию ниже дворников для более легкого выравнивания во время установки. Снимите рычаги стеклоочистителя с CRV.

Снимите прорезиненное уплотнение капота с крышек кожуха стеклоочистителя. Снимите маленькие пластиковые язычки со всех четырех крышек кожуха стеклоочистителя, используя плоскую отвертку, чтобы приподнять центральную стойку вверх. Вытяните защелки вверх и из крышек капота, используя при необходимости плоскогубцы. Снимите две боковые крышки кожуха, затем снимите две большие крышки кожуха стеклоочистителя с основания ветрового стекла. Этот процесс позволит вам получить прямой доступ к двигателю стеклоочистителя.

Отсоедините пятиконтактный разъем от электродвигателя стеклоочистителя вручную. Снимите болты крепления металлической панели под капотом, используя храповик и гнездо. На передней панели есть четыре крепежных болта.Снимите три крепежные гайки с каждой стороны крышки под капотом, сверху на правой и левой стойках стойки. Используйте храповик и гнездо, чтобы удалить гайки. Снимите четыре болта рычага стеклоочистителя по углам рычага стеклоочистителя.

Полностью снимите крышку капота из моторного отсека. Вытянуть рычаг стеклоочистителя из области капота. Снимите гайку и шайбу с тяги электродвигателя стеклоочистителя на центральном валу двигателя. Используйте отвертку с плоской головкой, чтобы приподнять соединение со стороны шарикового гнезда рычага стеклоочистителя. Удалите три крепежных винта электродвигателя стеклоочистителя с помощью храповика и гнезда. Снимите вспомогательный жгут электродвигателя стеклоочистителя с двигателя вручную. При снятии винтов удерживайте электродвигатель стеклоочистителя снизу рычага. Не позволяйте двигателю выпасть из рычага. Снимите мотор стеклоочистителя.

Подсоедините отрицательный кабель аккумулятора к аккумулятору и плотно затяните его с помощью храповика и гнезда. Вставьте вспомогательный жгут двигателя стеклоочистителя в мотор вручную. Временно установите новый двигатель в зону кожуха. Переместитесь на место водителя CRV. Поверните ключ зажигания в положение аксессуаров. Поверните выключатель электродвигателя стеклоочистителей в положение «Hi», «Low», затем «Off», чтобы установить электродвигатель стеклоочистителя в положение парковки. Выключите ключ зажигания и вернитесь к передней части CRV. Снова отсоедините отрицательный аккумуляторный кабель от аккумулятора.

Установите электродвигатель стеклоочистителя на нижнюю часть рычага стеклоочистителя, совместив шпильки двигателя с тремя отверстиями в рычажном механизме. Установите крепежные гайки двигателя и затяните их с усилием 5 футов, используя динамометрический ключ на 1/2 дюйма и гнездо. Установите рычаг стеклоочистителя на центральный вал двигателя. Совместите небольшую треугольную метку на ссылке с тире на связи. Установите шайбу и удерживайте гайку, а затем затяните гайку с усилием с помощью динамометрического гаечного ключа и головкой до 23 футов.

Установите рычаг стеклоочистителя на ссылку. Используйте плоскогубцы, чтобы сжать гнездо шара связи на шар связи. Убедитесь, что звенья и метки совмещения по-прежнему совпадают. Ослабьте соединительную гайку, чтобы при необходимости выполнить регулировку, затем снова затяните соединительную гайку. Установите рычаг стеклоочистителя в область кожуха стеклоочистителя на CRV. Затяните крепежные болты рычажного механизма до 7 фунтов. Установите нижний кожух на опорные стойки и затяните крепежные гайки с храповым механизмом и гнездом. Установите пятиконтактный электрический разъем на электродвигатель стеклоочистителя.

Установите четыре пластиковые крышки кожуха стеклоочистителя. Установите все нажимные штифты в их монтажные отверстия и нажмите на центральные штифты, чтобы зафиксировать крышки кожуха. Установите четыре крепежных болта кожуха стеклоочистителя в переднюю часть кожуха и плотно затяните их с помощью храповика и гнезда. Не перетягивайте эти болты слишком сильно, иначе вы сломаете пластиковые крышки капота. Установите резиновое уплотнение капота на крышку капота вручную и надавите на каждый крепежный зажим большим пальцем, чтобы убедиться, что уплотнение зафиксировано.

Установите рычаги стеклоочистителя, используя метки, которые вы сделали на лобовом стекле, для направляющей. Надавите на опоры рычагов вниз. Установите крепежные гайки на шарниры стеклоочистителей внутри основания рычагов. Завинтите гайки пальцами, чтобы начать их, чтобы обеспечить правильную резьбу. Затяните гайки до 22 фунтов с помощью динамометрического ключа и головки. Установите крышки на основания обоих рычагов стеклоочистителей вручную.

Установите отрицательный кабель аккумулятора на аккумулятор и плотно затяните его с помощью храповика и гнезда.

Замена электродвигателя заднего стеклоочистителя

Откройте заднюю дверь CRV. Снимите две заглушки с конца рукоятки с помощью отвертки с плоской головкой. Удалите два крепежных винта ручки, используя храповик и гнездо, или крестовую отвертку. Снимите 12 зажимов кузова с нижней панели, используя соответствующий инструмент для снятия кузова Honda. Снимите нижнюю панель задней двери вручную.

Опустите заднюю дверь. Снимите крышку с основания рычага стеклоочистителя, где он прикреплен к двигателю стеклоочистителя. Используйте плоскую отвертку, чтобы освободить крышку. Снимите гайку крепления стеклоочистителя с помощью храповика и гнезда, затем полностью снимите рычаг стеклоочистителя с двигателя. Снимите круглую втулку со штока двигателя, чтобы получить доступ ко второй гайке. Снимите гайку с центра электродвигателя стеклоочистителя с помощью храповика и гнезда. Удалите вторую втулку из-под гайки, используя отвертку с плоской головкой, чтобы освободить ее от необходимости. Поднимите заднюю дверь снова.

Снимите четырехконтактный разъем с электродвигателя стеклоочистителя вручную. Снимите три болта крепления двигателя стеклоочистителя с помощью храповика и гнезда. Держите двигатель одной рукой вверх, пока вы снимаете болты, чтобы двигатель не упал и не ударил вас. Снимите мотор стеклоочистителя с задней двери.

Установите новый двигатель на заднюю дверь, выровняв центральный шток двигателя через монтажное отверстие в задней двери.Установите три крепежных болта электродвигателя стеклоочистителя и затяните их до 7 фунтов с помощью динамометрического ключа и головки. Двигайтесь к передней части CRV.

Поверните ключ зажигания в положение аксессуаров. Включите электродвигатель заднего стеклоочистителя, затем снова выключите двигатель. Это позволит установить двигатель в положение парковки, чтобы обеспечить правильное выравнивание щетки стеклоочистителя на заднем стекле. Выключите ключ зажигания, затем вернитесь к задней части CRV.

Опустите заднюю дверь. Установите первую круглую втулку на центральный шток двигателя. Установите большую крепежную гайку на шток двигателя и затяните ее до 7 фунтов с помощью динамометрического ключа и гнезда. Установите вторую втулку на большую гайку. Выровняйте рычаг стеклоочистителя горизонтально через заднее стекло, затем установите рычаг на электродвигатель стеклоочистителя. Установите крепежную гайку стеклоочистителя и затяните ее с усилием 7 футов. Установите крышку пластикового колпачка вручную на монтажное основание рычага стеклоочистителя.

Поднимите заднюю дверь назад. Установите нижнюю панель задней двери на дверь. Вставьте все 12 зажимов корпуса в их монтажные отверстия и закрепите их, толкнув их внутрь с помощью наконечника отвертки. Установите откидную ручку на нижнюю панель. Установите два крепежных винта и плотно затяните их с помощью храповика и гнезда или крестовой отвертки. Установите две торцевые заглушки на ручку и потяните их на ручку рукой.

Предметы, которые вам понадобятся

  • плоская отвертка
  • 3/8-дюймовый приводной храповик
  • 3/8-дюймовый разъем
  • Плоскогубцы
  • Новый мотор стеклоочистителя
  • Динамометрический ключ на 1/2 дюйма
  • 1/2-дюймовый разъем
  • Набор инструментов для снятия специальной панели кузова Honda (только мотор заднего стеклоочистителя)

Как заменить мотор стеклоочистителя на старомобиле Bravada

Отсоедините отрицательный кабель аккумулятора от аккумулятора вашего Oldsmobile Bravada с помощью полумесяца. Уберите кабель с пути, но будьте осторожны, чтобы не поставить его там, где он соприкоснется с каким-либо металлом и вызовет искры или короткое замыкание проводки.

Снимите щетки стеклоочистителя, вставив отвертку под зажим и освободив пружинный механизм, удерживающий лезвие на рычаге двигателя. Снимите рычаги стеклоочистителей с рычагов двигателя и отложите их в сторону.

Найдите двигатель стеклоочистителя Oldsmobile Bravada, который установлен на брандмауэре за двигателем. Отсоедините шланги стеклоочистителя и электрические разъемы, которые прикреплены к двигателю стеклоочистителя. Все они должны соскользнуть без каких-либо инструментов.

Отверните болты, которые удерживают электродвигатель стеклоочистителя на брандмауэре, с помощью торцевого ключа и отсоедините двигатель от брандмауэра. Извлеките мотор стеклоочистителя из моторного отсека и прикрепите новый мотор стеклоочистителя к противопожарной перегородке с помощью болтов.

Снова подсоедините шланги стеклоочистителя и электрические разъемы к электродвигателю стеклоочистителя, а затем сдвиньте щетки обратно на рычаги стеклоочистителя с помощью отвертки, чтобы сдвинуть штифты назад и сдвинуть лезвия на место до тех пор, пока не услышите щелчок пружины и защелкивание на месте.

Подсоедините отрицательный провод аккумулятора к аккумулятору с помощью серповидного гаечного ключа, а затем убедитесь, что электродвигатель стеклоочистителя работает, включив зажигание. Установите переключатель стеклоочистителя в положение «включено» и дайте двигателю пройти несколько циклов, чтобы убедиться, что он работает правильно. Когда вы убедитесь, что он работает, выключите выключатель стеклоочистителей, а затем выключите зажигание.

Предметы, которые вам понадобятся

Как заменить мотор стеклоочистителя на джетте

Снимите резиновые заглушки, закрывающие гайки крепления рычагов стеклоочистителя к автомобилю. Вставьте плоский конец отвертки с плоской головкой под стопор и отожмите его. Сделайте это для обеих рук.

Используйте торцевой гаечный ключ, чтобы снять гайки, крепящие рычаги к автомобилю.

Потяните руку вверх и покачивайте ее взад-вперед, пока рука не оторвется от болта. Повторите этот процесс для другой руки.

Сдвиньте пластиковые штифты на впускной решетке, которые закрывают винты, крепящие впускную решетку к переборке. Вставьте острый конец кирки под пластиковый штифт и вытащите штифт. При этом закройте штифт свободной рукой, чтобы штифт не отлетел и не потерял его.

Открутите винты, крепящие впускную решетку к переборке, с помощью крестовой отвертки.

Снимите впускную решетку с переборки и положите ее на лобовое стекло для облегчения сборки.

Найдите двигатель стеклоочистителя, который выглядит как большой черный цилиндр, прикрепленный болтами горизонтально к переборке, либо на стороне пассажира, либо на стороне водителя моторного отсека, в зависимости от года выпуска и модели Jetta, над которой вы работаете.

Отсоедините кабель питания от двигателя, отжав боковые стороны вилки и отсоединив кабель. Отсоедините все аксессуары, прикрепленные к электродвигателю стеклоочистителя, например соленоидный блок.

Используйте торцевой гаечный ключ, чтобы снять болты, крепящие электродвигатель стеклоочистителя к переборке. Большинство моделей имеют от двух до трех болтов. Используйте удлинитель с торцевым ключом, чтобы достать до нижних крепежных болтов.

Возьмите мотор стеклоочистителя двумя руками и отсоедините его от переборки, так как использование могло приклеить его к сопрягаемой поверхности переборки.

Вставьте болты от старого мотора в резиновые втулки нового мотора. Резиновые рукава гасят вибрации двигателя во время использования.

Совместите отверстия для болтов на переборке с болтами от двигателя и затяните вручную каждый из болтов. Завершите затягивание болтов с помощью торцевого ключа.

Присоедините кабель питания к электродвигателю стеклоочистителя. Прикрепите любые другие аксессуары, которые были наклеены на электродвигатель стеклоочистителя, прежде чем снимать его.

Предметы, которые вам понадобятся

Статьи по теме:

  • Как заменить мотор стеклоочистителя Ford 2005 года
  • Как заменить рычаги стеклоочистителя
  • Как заменить мотор стеклоочистителя в Dodge Ram
  • Как заменить мотор стеклоочистителя на Ford Ranger 2002 года
  • Как заменить мотор заднего стеклоочистителя в Chevy Trailblazer
  • Как заменить мотор стеклоочистителя Chevy Silverado

Неисправности моторчика и способы устранения

Давайте рассмотрим, как действовать, если не работает моторчик стеклоочистителя, и чем могут быть вызваны такие проблемы. Есть несколько вариантов:

1. Электродвигатель не работает, биметаллический предохранитель бездействует, а вставка плавкая, отвечающая за питание дворников, целая. В таком случае нужно проверить исправность проводки, качество соединения всех контактов, определить имеющиеся повреждения и устранить их.

Если с проводкой все в норме, то стоит проверить переключатель стеклоочистителя. Если он барахлит, просто замените его. Может не работать и сам двигатель – такое часто случается при залипании щеток или подгорании контактных соединений.

В таком случае нужно сделать ремонт моторчика стеклоочистителя – провести его ревизию, заменить неисправные элементы, выполнить очистку загрязненных узлов. Важно проверить целостность проводки, которая соединяет электродвигатель и колодку.

Следующий этап – проверка биметаллического предохранителя, который нужно почистить, а в случае невозможности ремонта просто выбросить и заменить новым. Если не помогло, проверьте обмотку якоря моторчика на целостность. Если цепи нет, то необходимо заменить якорь или весь механизм в комплексе.

2. Биметаллический предохранитель работает, моторчик не запускается, а предохранитель питания постоянно перегорает. Первое, что нужно сделать – проверить целостность рычагов. Часто они не срабатывают из-за возникшей деформации или примерзания щеток к лобовому стеклу.

Хуже всего, если причиной такой проблемы является короткое замыкание в цепи якоря. Здесь ремонт неисправности возможен только двумя способами – путем установки нового якоря или замены редуктора.

3. Не работает режим с прерыванием работы. Здесь проблема или в реле, или в переключателе стеклоочистителя. В первом и во втором случае лучше выполнить замену неисправного элемента.

4. Дворники не останавливаются в режиме прерывания. Причина – выход из строя реле или неисправность концевых выключателей. В последнем случае кулачок шестеренки редуктора просто не дожимает пружинную пластинку. Проблема решается путем небольшого подгиба.

Ремонт моторчика

Многие думают, что замена моторчика на аналогичный от иномарки сможет решить проблему с медленной работой дворников, но на самом деле часто достаточно просто произвести чистку и смазку «родного» двигателя.

Если нарекание вызывает скорость работы, то необходимо проверить, насколько легко вращается якорь: при затрудненном движении следует заподозрить повреждение или слишком высокую изношенность щеток. Их нетрудно поменять на новые.

Поможет также чистка коллектора – для этого потребуется мелкая наждачная бумага. О необходимости данной процедуры говорят:

  • видимое загрязнение;
  • заметные царапины;
  • борозды на металле.

Потребуется заменить якорь или редуктор вместе с двигателем в комплекте, если коллектор слишком изношен или подгорел.

Регулировка скорости работы нужна, если стеклоочистители функционируют слишком медленно. Этому способствует:

  • неправильная (слишком «тугая») смазка;
  • изношенность шестеренки;
  • деформация тяг.

Устранение этих проблем в основном и позволяет ускорить дворники и притом существенно.

Выполняем ремонт и замену двигателя стеклоочистителя своими руками

Двигатель из мотора стеклоочистителя

Система очистки лобового стекла в автомобиле всегда должна быть в рабочем состоянии. Ведь никто не знает, когда придется включать дворники, а от них, в свою очередь, во многом зависит безопасность водителя во время движения. Подробнее о том, как своими руками поменять моторчик стеклоочистителя и в каких случаях это необходимо, мы расскажем ниже.

Как выполнить замену двигателя стеклоочистителя?

Наибольшая проблема – выход из строя механизма, приводящего в действие щетки на лобовом стекле. В такой ситуации необходимо демонтировать двигатель, сделать его ремонт, а в некоторых случаях – произвести замену. Давайте же рассмотрим, как снять моторчик стеклоочистителя (на примере ВАЗ-2109).

Алгоритм замены следующий:

  • Проверните рычаги щеток таким образом, чтобы они стали в вертикальное положение. Теперь отверните их крепежные гайки.
  • Минус от источника питания лучше отсоединить, что бы случайно чего либо не замкнуть.
  • Демонтируйте рычаги очистителей с валиков механизма.
  • Демонтируйте по одному из колпачков с каждой из сторон.
  • Выкручивайте по одной крепежной гайке кронштейна (также с каждой из сторон).
  • Демонтируйте резиновые шайбы.
  • Поднимайте капот и отключайте разъем с проводами от питающей устройство колодки.
  • Снимайте кожух с блока предохранителей и реле. По необходимости доставайте все реле (они будут мешать).
  • Выкручивайте болт, который фиксирует кронштейн стеклоочистителя.
  • Подожмите пластмассовый фиксатор проводов и доставайте его из отверстия.
  • Демонтируйте держатель, установленный на проводах, чтобы он не потерялся.
  • Доставайте валики механизма дворников через упомянутые выше отверстия.
  • Вытягивайте стеклоочиститель.

Как снять

Прежде всего, необходимо обесточить систему. Для этого просто отключают минусовую клемму на батарее.

  • выставляют рычаги дворников в вертикальную позицию;
  • открутив гайки, снимают их с валиков;
  • удаляют защитные колпачки;
  • скручивают гайки (по одной с каждой стороны), крепящие кронштейны вверху;
  • демонтируют резиновые уплотняющие шайбы;
  • в подкапотном пространстве снимают с разъема жгут проводов;
  • откручивают болты, удерживающие нижнюю часть кронштейна;
  • валики механизма вынимают из отверстий;
  • отвинчивают гайку, крепящую кривошип стеклоочистителя, и снимают его;
  • демонтируют болтики, удерживающие редуктор дворников, и моторчик на месте;
  • отсоединяют провода от предохранителя биметаллического и снимают двигатель с кронштейна.

Остается только убрать с редукторного вала стопорящее кольцо и регулирующие шайбы, и установить новый моторчик. Сборка производится в обратном порядке.
Для того чтобы работать было удобнее, советуем немного сместить вентилятор печки вправо. Без этого снять стеклоочиститель не удастся. Потребуется также убрать и крышку блока предохранителей и все реле, находящиеся там.

Сам стеклоочиститель необходимо перед снятием также немного сдвинуть влево.

Регулировочные шайбы лучше пронумеровать, чтобы при сборке их не перепутать.

Устройство приборов

Двигатель из мотора стеклоочистителя

Для начала попробуем понять, как же устроена схема дворников на ВАЗ 2110 и какие компоненты образуют цельный агрегат, именуемый стеклоочистителем.

УстройствоХарактеристика
ЭлектромоторОн отвечает за вращение дворников с разной интенсивностью. В электродвигателе располагается редуктор, а сам мотор работает за счет подвода постоянного тока. В якоре движка находятся встроенные три щетки, обеспечивающие три режима работы стеклоочистителя — быстрый, медленный и с паузами. Хотя считается, что частот вращения щеток у ВАЗ 2110 всего две
Электрические компонентыЭто подрулевой переключатель, реле дворников, которое позволяет активировать режим движения щеток с перерывами. Плюс не забываем про выключатель. Вся электрическая система объединена в провода, идущие через биметаллический термостойкий предохранитель. Важно заметить, что оба реле и предохранитель F5 находятся в монтажном блоке, а биметаллический предохранитель и выключатель — в редукторе электродвигателя
СтеклоочистителиПри этом размер дворников на ВАЗ 2110 может быть разным, о чем мы еще поговорим. Они отличаются по форме, материалу изготовления, устройству
Механический приводВажная составляющая, которая, увы, не редко ломается на «десятке»

Рекомендуем: Пошаговая установка фаркопа на Ниву Шевроле своими руками

Схема подключения

В случае возникновения затруднений данная схема позволит выяснить, что вы делаете неправильно.

  • редуктор дворника (1);
  • предохранитель термобиметаллический (2);
  • моторчик (3);
  • клапан омывателя (3);
  • блок монтажный (4);
  • замок зажигания (5) и реле (6);
  • переключатель (7);
  • К3 реле передних дворников (8);
  • «А» – отмечены контакты колодки дворников;
  • «Б» – выход на 30 контакт клеммы генератора;
  • а – вторая скорость;
  • б – первая;
  • в – пружинка выключателя;
  • г и д – его контакты;
  • конденсаторы отфильтровывающие помехи – С1, С2;
  • дроссели – L1, L2.

Ремонт мотора стеклоочистителя

Есть несколько факторов и причин, способных вывести столь важный прибор из строя. В большинстве случаев, это происходит при отсутствии контакта между коллекторов и щётками. Если после осмотра моторчика и тотальной чистки контактов проблема не исчезает, скорее всего придётся разобрать его и заменить.

Однако, перед тем как принять такое радикальное действие, следует рассмотреть ещё несколько способов для принятия решительных действий. Если редуктор заел, а рычаги заклинили, скорее всего в системе сработал определенный предохранитель, который называется биметаллическим. В результате, система не сможет справляться со своими обязанностями и доставит водителю дополнительные проблемы.

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Двигатель из мотора стеклоочистителя

Основные симптомы выхода из строя мотора или трапеции стеклоочистителя

Система стеклоочистителей включает в себя два основных элемента, приводящих щетки в движение – мотор-редуктор и так называемую трапецию. В том случае, если при установке в соответствующее положение правого подрулевого переключателя, щетки не двигаются, это может говорить как о неисправности электродвигателя мотора, так и о заклинивании трапеции.

Двигатель из мотора стеклоочистителя

Как правило, при сильном окислении валов и шарниров механизма, стеклоочистители не перестают работать «разом». До этого момента наблюдается замедление скорости движения щеток, их подклинивание в различных положениях. Это достаточный повод для того, чтобы задуматься о проведении соответствующих профилактических мероприятий (см. статью Профилактика трапеции и моторчика стеклоочистителя) или произвести замену трапеции и мотора стеклоочистителя.

Причиной неисправности может быть также повреждение контактов или короткое замыкание в двигателе, вызванное попаданием внутрь влаги. Обычно в подобном случае перегорает ответственный за «дворники» предохранитель. Обратите внимание, что стеклоомыватель в данном случае продолжает функционировать. Другая частая причина – образование налета и ржавчины на валу двигателя или в шарнирах в результате коррозии.

Почему не работает омыватель лобового стекла.

Все неисправности омывателя делят на две группы: электрические и механические.

Механические:

  • Отсутствие наличие жидкости. В зимнее время нельзя использовать обычную воду, так как она может замерзнуть. Если вода все же замерзла, нужно прогреть двигатель авто и оставить в теплом помещении.
  • Шланг подачи жидкости может слететь или пережаться.
  • Форсунки тоже могут остановить работу омывателя. Плохое качество воды, омывающей жидкости приводят к тому, что штуцеры забиваются грязью, ржавчиной, и омывающая жидкость не поступает. Форсунки прочищают или приобретают новые.

Электрические:

  • Перегорел предохранитель F2(10A).
  • Электродвигатель не качает, жидкость не поступает, значит окислились клеммы. Нужно зачистить клеммы и контакты, все подсоединить.
  • Неисправный выключатель. Если при присутствии напряжения моторчик не крутит, то причина в нем.
  • Проверить моторчик насоса подключением к АКБ напрямую, если он закрутился, то неисправность в подрулевом выключателе.

Как определить, что трапеции «кирдык»

Кирдык — жаргонное слово, означающее крайне плохое положение.

Двигатель из мотора стеклоочистителя

Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

  1. Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
  2. При работе слышится непривычный шум.
  3. Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
  4. Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

Ремкомплект для ВАЗ-2110

Чаще всего, в трапеции разрушаются пластиковые детали. В этом случае может помочь ремкомплект.

Двигатель из мотора стеклоочистителя

При приобретении ремкомплекта обращаем внимание на артикул деталей.

Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей.

Разбираем переключатель поворотов на ваз 2107

И хотя многие производители переключателей поворотов заявляют, что это полностью неразборная конструкция, все же приложив некоторые усилия, разобрать ее можно. Разбор устройств необходим при его ремонте. Проходит в несколько этапов:

  1. При помощи сверла на 3 мм высверливаем 2 верхние заклепки и снимаем верхнюю часть которая крепится на трубку;
  2. После снятия этой части мы видим еще 2 заклепки, которые держат кольцо;
  3. Аккуратно снимаем кольцо с пазов, далее нужно снять дополнительные кольца и рычаги.

Источник
