Bldc мотором 3000 w

Двигатель постоянного тока (BLDC) QS 3000W 138 70H, бесколлекторный

Двигатель постоянного тока для мощных электроквадроциклов, электрокартингов, электромопедов и электровелосипедов.

Комплектация:

• Электромотор: QS Motor;
• Контроллер: VOTOL EM150SP Controller;
• Звезда для цепи 428 (14T);
• Проводка для подключения;
• USB кабель;
• Программа для настройки;
• Инструкция.

Характеристики электродвигателя:

• Тип: Бесщёточный мотор постоянного тока (BLDC);
• Назначение: Спортивный электротранспорт;
• Конструкция двигателя: Одноосный;
• Ось для звезды 428 (14T);
• Встроенный датчик Холла;
• Номинальная мощность: 3000 Вт;
• Номинальное напряжение: 72 В;
• Ширина магнитов и статора: 70 мм;
• Об/мин: 3800 об/мин (базовое) без ослабления потока, 6000 об/мин (пиковое) с ослаблением потока;
• Крутящий момент: 56 Н.м (пиковый);
• Эффективность: Около 90%;
• Ток батареи: 120A (пиковый);
• Датчик температуры: KTY-83/122;
• Рабочая температура: 70-130 ℃;
• Пиковая температура: 150 ℃;
• Класс защиты: IP54;
• Охлаждение: Воздушное;
• Фазовый провод: 16 мм² поперечное сечение фазового провода (не включает изоляционный слой);
• Класс изоляции: F;
• Диаметр колеса: 12″ (по умолчанию);
• Вес: 11,5 кг;
• Размеры: 162х210 мм;
• Цвет: Черный.

*Возможность установки ролика под ремень шириной 23 мм профиль 8M.
*Форсируется до 18 кВт с опциональным контроллером.

Характеристики контроллера:

• Тип: Синусный FOC контроллер с управлением;
• Макс. мощность: 12960 Вт;
• Номинальный ток: 180 A;
• Максимальный ток: 470A;
• Коэффициент утечки потока: 100

250%

*Для моторов серии QS138.
*Совместим с версиями мощностью 3000 Вт и 4000 Вт.

Мы находимся в Москве. Забрать заказ можно самостоятельно по адресу улица 2-я Магистральная, д. 14А стр. 2. Перед визитом необходимо уточнить готовность заказа к самовывозу у менеджера.

Доставка по Москве курьером

Стоимость доставки зависит от веса заказа:

• для заказов до 3 кг — до 500 рублей ;
• для заказов более 3кг — от 700 рублей ;
• собранный электровелосипед — от 900 рублей

Обратите внимание, что возможна оплата картой через нашу платежную систему через интернет большинством карт и электронных кошельков.

Для получения электронного счета укажите метод оплаты «оплатить он-лайн» при оформлении заказа.

DD BLDC мотор 3000W

Мотор от Ncyclebike (бывш Leili), аналог миникрошки. Неприхотлив в эксплуатации, прост в ремонте и обслуживании, не требует дорогих комплектующих и инструментов. Главное следить за изоляцией фазного провода и не перегревать мотор, для чего и встроен термодатчик. Термодатчик можно подключить как к контроллеру (если такое предусмотренно его функционалом), так и к внешнему дисплею-термометру. Главное, что бы дисплей поддерживал данный вид датчиков. Максимальная, пограничная температура внутренней обмотки, при которой требуется немедленно сбросить газ и охладить двигатель, иначе можно убить неодимовые магниты в моторе, 130-140°C. Очень сильно нагревает мотор высокий фазный ток и глубокая рекуперация, причем рекуперация греет обмотки сильней. Вам следует это учитывать, при постоянном торможении двигателем и последующем разгоне, например езда по городу на светофорах.

Задний директ драйв мотор для электрификации легкого и среднего транспорта. Имеет встроенный термодатчик KY83, резьба для установки трещетки 5S

ширина магнитов:
3000W 45mm (миникрошка)

диаметр статора 205 мм
обороты 3T 12 kV (860 rpm/72V)
обороты 4T 9.7 kV (700 rpm/72V)
макс скорость 80-90 км/ч (кратковремнно)

данный мотор очень грамотно спроектирован в плане центровки — при спицовке одинаковыми спицами не будет зонтика

По вашему желанию заспицуем мотор в нужный вам обод. В стоимость включены обод, копмлект спиц и работа.

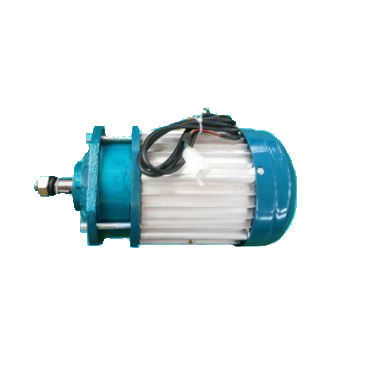

Электромотор бесколлекторный BLDC 3000Вт с редуктором

Мы находимся в Москве. Забрать заказ можно самостоятельно по адресу улица 2-я Магистральная, д. 14А стр. 2. Перед визитом необходимо уточнить готовность заказа к самовывозу у менеджера.

Доставка по Москве курьером

Стоимость доставки зависит от веса заказа:

• для заказов до 3 кг — до 500 рублей ;
• для заказов более 3кг — от 700 рублей ;
• собранный электровелосипед — от 900 рублей

Обратите внимание, что возможна оплата картой через нашу платежную систему через интернет большинством карт и электронных кошельков.

Для получения электронного счета укажите метод оплаты «оплатить он-лайн» при оформлении заказа.

Электродвигатель HPM3000B (BLDC) с воздушным охлаждением 3 кВт

HPM3000B — бесщёточный электродвигатель постоянного тока (BLDC) 3000 Вт с воздушным охлаждением

Мотор относится к классу вентильных двигателей: бесконтактный двигатель постоянного тока с возбуждением от постоянных магнитов (неодим-железо-бор). Определение положения ротора в любой момент времени обеспечивают 3 датчика Холла (для сенсорных контроллеров управления). Для контроля над перегревом, установлены датчики температуры.

Применение: Электрические автомобили, электрические мотоциклы, электрические трехколесные велосипеды, электрические тележки для гольфа, электрические лодки, и т.д.
Особенности: Компактный дизайн, влагозащищённый. Воздушное охлаждение.

Для работы мотора от источника постоянного тока требуется контроллер, соответствующей мощности.

Для регулирования скорости вращения вала BLDC-мотора необходима педаль газа, либо ручка газа.

Напряжение: 48В / 72В / 96В
Номинальная мощность: 3 кВт
Пиковая мощность: 6 кВт
Номинальный момент: 10 Н*м
Пиковый момент: 25 Н*м
Частота вращения: 4200 об/мин
Корпус: Алюминий
Длина (высота): 125 мм
Диаметр: 180 мм
Диаметр вала: 20 мм
Вес: 8 кг
КПД: 91%

Скачать Чертеж мотора HPM3000B с воздушным охлаждением.

Скачать Характеристику мотора HPM3000B на 48В.

СкачатьХарактеристику мотора HPM3000B на 72В.

Электромотор бесколлекторный BLDC 3000Вт с редуктором

Мы находимся в Москве. Забрать заказ можно самостоятельно по адресу улица 2-я Магистральная, д. 14А стр. 2. Перед визитом необходимо уточнить готовность заказа к самовывозу у менеджера.

Доставка по Москве курьером

Стоимость доставки зависит от веса заказа:

• для заказов до 3 кг — до 500 рублей ;
• для заказов более 3кг — от 700 рублей ;
• собранный электровелосипед — от 900 рублей

Обратите внимание, что возможна оплата картой через нашу платежную систему через интернет большинством карт и электронных кошельков.

Для получения электронного счета укажите метод оплаты «оплатить он-лайн» при оформлении заказа.

Электродвигатель HPM3000B (BLDC) с жидкостным охлаждением 3 кВт

HPM3000B — бесщёточный электродвигатель постоянного тока (BLDC) 3000 Вт с жидкостным охлаждением

Мотор относится к классу вентильных двигателей: бесконтактный двигатель постоянного тока с возбуждением от постоянных магнитов (неодим-железо-бор). Определение положения ротора в любой момент времени обеспечивают 3 датчика Холла (для сенсорных контроллеров управления). Для контроля над перегревом, установлены датчики температуры.

Применение: Электрические автомобили, электрические мотоциклы, электрические трехколесные велосипеды, электрические тележки для гольфа, электрические лодки, и т.д.

Особенности: Компактный дизайн, влагозащищённый. Жидкостное охлаждение.

Для работы мотора от источника постоянного тока требуется контроллер, соответствующей мощности.
Для регулирования скорости вращения вала BLDC-мотора необходима педаль газа, либо ручка газа.

Напряжение: 48В / 72В / 96В
Номинальная мощность: 3 кВт
Пиковая мощность: 6 кВт
Номинальный момент: 10 Н*м
Пиковый момент: 25 Н*м
Частота вращения: 4200 об/мин
Корпус: Алюминий
Длина (высота): 125 мм
Диаметр: 180 мм
Диаметр вала: 20 мм
Вес: 8 кг
КПД: 91%

Скачать Чертеж мотора HPM3000B с жидкостным охлаждением (со шпоночным пазом).

Скачать Чертеж мотора HPM3000B с жидкостным охлаждением (со шлицевым валом).

Скачать Характеристику мотора HPM3000B на 48В.

Скачать Характеристику мотора HPM3000B на 72В.
