Гребные винты для лодочного электромотора типа MINN KOTA и его аналогов v3
Описание

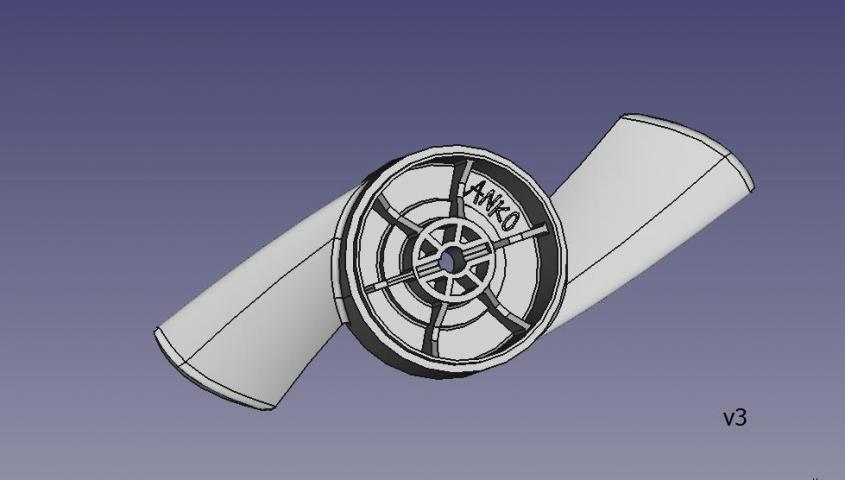

Это 3-я версия гребных винтов, более защищенных от намотки травы. При этом шаг винта сделал меньше, чтоб не перегружать электромотор. Высота бобышки меньше стандартного размера. Описание 2-ой версии тут:
Инструкция
Если печатать из ABS, в слайсере установить масштаб для всех размеров 100,5%
Файлы для скачивания
Скачивание доступно только авторизированным пользователям.
Комментарии
Тоже планировал нарисовать гребной винт для мотора с большим шагом.
Но родной еще не убился и служит верой и правдой.
В копилку кинул, спасибо за проделанную работу.
Здравствуйте! А нет исходников в другом формате? Хочу отредактировать посадочное место под самодельный мотор ( редуктор от болгарки).
Исходники только для Freecad и у меня нет привычки давать исходники своих работ. Извините. Но у вас есть возможность преобразовать STL в твердое тело любого формата.
У вас направление вращения винта такое же?
Да целый вечер бьюсь. Даже в Step перевел, но он сделал поверхностями, что в принципе ожидаемо. Направление вращения значения не имеет. Моторчик с реверсом.
Есть много способов перевести в твердое тело — я во фрикаде так иногда делаю.
Вопрос снят, в 3D Maya норм редактируется на уровне полигонов. Спасибо за модельки, не особо хотелось из-за оного экземпляра изучать всю теорию построения винта. Единственный вопрос: шаг винта на глаз моделировали или определенный?
Шаг винта сделан по аналогии фирменных винтов для электромоторов. При увеличении шага больше потребляемый ток выходит за рамки разрешенного для этого мотора.
За это тоже Спасибо! Просто не смог догуглиться, какой шаг идет в продаваемых винтах в цифрах. В одном магазине написано: Диаметр 6 дюймов, в другом тот же винт — шаг 6 дюймов. Вот и верь им. Просто мой самодел по расчетам как раз подходит по мощности под Ваш мотор.
У вашей модели лопасти слегка согнуты к двигателю ,не ошибочно ли это?смотрю на другие винты там в противоположную. Соответственно ваш винт будет разбрасывать струю в широкий факел ,я не силён в гидродинамике но в большинстве винтов струя от лопасти направленная как бы в центр.
Я уже не помню, почему так сделал. Но скорее всего, у кого-то подсмотрел эту форму.
Для написания комментариев, пожалуйста, авторизуйтесь.
Как подобрать винт на лодочный мотор?
Неправильный выбор винта повышает риск поломки двигателя лодки. Когда мотор не способен развить заявленную в сопроводительной документации скорость на высоких оборотах, он практически тонет в топливе. Становится высока вероятность деформации подшипников, поршней и других расходников. Все это чревато разрывом в глушителе, заеданием поршня и выводом мотора из строя.
В обратной ситуации, когда обороты вала превышают допустимые, лепестковые клапаны разрушаются, при трении деталей образуется стружка, все элементы быстрее изнашиваются.
Но всего этого можно избежать, если подойти ответственно к выбору винта для лодки. Конечно, при покупке придется опираться на мнение производителя и данные из каталога, но оптимальный вариант подбирается экспериментальным путем. Винты различаются между собой по следующим параметрам: на каждые 2,54 см (1 дюйм) приходится 150-200 оборотов в минуту. Бывает так, что вы установили новый винт, но он замедляет ход. Решением проблемы станет установка устройства с шагом поменьше, чтобы увеличить скорость.
Расчет винтового шага
Что бы рассчитать шаг винта, необходимо знать несколько параметров:
- Посмотрите в документах на мотор предельное число оборотов для режима «полный газ». Стандартно это число не больше 5500 об/мин.
- Теперь разгоните лодку до предельного значения на «полном газу».
- Если показатели тахометра меньше, чем те, что прописаны в паспорте, зафиксируйте их как предельное число оборотов.
показатель | значение (об/мин) |
обороты двигателя по паспорту | 5100 — 5300 |
максимальный показатель | 5300 |
результаты опытного заезда | 4300 |
несоответствие | 100 |
Исходя из данных, что на 1 дюйм приходится примерно 200 оборотов в минуту, можно подсчитать, на сколько дюймов нужно уменьшить шаг:
1000 : 200 = 5.
Таким образом, уменьшение шага на 5 дюймов должно решить проблемы со скоростью.
Практика показывает, что обойтись одним каким-либо винтом нельзя. Для каждой задачи необходима своя модель. Поэтому настоятельно рекомендуется брать с собой в путешествие запасной винт в полном комплекте.
На начальном этапе новоиспеченный владелец судна полностью полагается на винт, установленный производителем. И только с опытом приходит понимание, что, изменяя параметры веса и мощности, можно добиться оптимальной скорости хода при экономном расходе топлива. Поэтому рано или поздно перед владельцем встает дилемма: как выбрать винт, чтобы улучшить характеристики и не обновлять мотор полностью.
Параметры винта
Сегодня винты различаются по нескольким характеристикам. Самый очевидный элемент — количество лопастей. Обычно их бывает от двух до четырех.
Вторая величина — диаметр. Он легко поддается вычислению. Когда у винта четное количество лопастей, нужно найти расстояние между двумя самыми удаленными от оси точками, расположенными на противоположных плоскостях.
Если у винта три лопасти, то следует замерить расстояние от центра втулки до кончика любой лопасти и умножить это число на два.
Величина шага.
Это число обозначает, на какое расстояние переместится винт вперед, пройдя полный виток. Как правило, винты сопровождают маркировкой. К примеру, «10х15», что значит, что диаметр изделия составляет 10 дюймов, а его шаг равен 15 дюймам.
Центральная ось называется «втулка». При помощи втулки винт отцентровывается по отношению к валу. Существуют модели моторов с выхлопными газами. Винт, рассчитанный на эти модели, имеет обойму, удерживающую лопасти.
Лопасти отвечают за создание тяги, выталкивая воду. Таким образом лодка движется вперед.
Геометрия лопасти
По форме лопасти отличаются большим разнообразием. Перечислим варианты, которые больше всего полюбились опытным владельцам судов.
«Круглое ухо» или эллиптические — самый популярный тип. Сочетание тяги и скорости здесь подобрано оптимально.
Если лопасть отходит прямо от втулки или даже перпендикулярно к ней, то такой гребной винт имеет нулевой гребок. Такая модель приподнимает нос над водой, который никак не хочет подниматься при глиссировании. Если плоскость лопасти наклонена от хвостовой кромки винта, то это, так называемый, сильный гребок. Высота подъема носа прямо пропорционально зависит от градуса наклона лопасти.
Серповидные или полусерповидные лопасти имеют прямую выходную кромку. Эта особенность позволяет при небольших оборотах сильно увеличить скорость.
Косые винты закручены в сторону вращения. Это оптимальный вариант для рыбалки на заросшем пруду, потому что водоросли не наматываются на винт.
Алюминий или сталь?
Алюминиевые изделия — самый экономичный вариант. Винт отлично подойдет тем, кому не важна высокая скорость, а предпочтительнее плавный ход на глиссере. Алюминий, который используется для лопастей не подвержен коррозии, но при механическом повреждении может выгнуться. Поэтому лопасти делают более толстыми по сравнению со стальными аналогами, что влияет на скорость судна.
Нержавеющая сталь в несколько раз прочнее алюминия, поэтому винты изготавливают меньшей толщины без потери прочности. Но если гоночный винт с несъемной втулкой ударится о неровность дна или подводную скалу, инцидент скорее всего приведет к разрыву редуктора. Поэтому все чаще выпускают модели с пластиковой втулкой, которая в случае механического повреждения провернется либо слетит с резьбы.
Число лопастей винта.
Возрастание количества и размера лопастей также увеличивает силу, которая толкает лодку вперед. Но также возрастает и сила сопротивления воды. Поэтому изначально обходились наименьшим числом лопастей — двумя.
С приходом новых технологий, материалов изготовления и возможностей создавать многоступенчатое дно лодки, стало допустимым использовать до четырех лопастей.
Четырехлопастной винт наделен рядом достоинств: в силу того, что лопасти противопоставлены друг другу, то винт функционирует более ровно, сокращает время разгона, снижает скорость, при которой лодка переходит на глиссирование и позволяет лучше контролировать расход горючего. При этом, скорее всего, максимальная скорость будет снижена.
Оптимальный вариант для собственного пользования — три лопасти. Такой винт будет служить долго, при этом вы сэкономите значительную сумму при покупке.
Выбор оптимальной модели.
При выборе винта необходимо точно знать, для какой задачи вы его будете использовать. Модель, которая быстро и эффективно выведет лодку на глиссирование, не сможет создать максимальную тягу.
И снова — параметр, который имеет наибольшее значение — количество оборотов мотора. Если ваш мотор набирает максимальные обороты согласно паспортным данным, значит винт подобран идеально. Если фактические показатели тахометра далеки до паспортных значений, необходимо заменить винт, регулируя шаг и диаметр последнего.
Ремонт винта лодочного мотора
Алюминиевые модели нельзя ремонтировать, даже если это простое срезание зазубрин. Дело в том, что для того, чтобы починить что-то, необходимо сперва нагреть материал, но при этом меняется его взаимосвязь молекул и все характеристики.
Винты из нержавейки и композита, наоборот, поддаются ремонту. Разработаны также модели со съемными лопастями, которые легко можно заменить на новые.
Гребной винт — один из ключевых элементов в работе вашей моторной лодки. На нем нельзя экономить деньги, а покупать стоит модель, подходящую под характеристики мотора, и заточенную на выполнение определенных задач.
Урок 26. Модель гребного винта
Здравствуйте уважаемые читатели! Сегодня рассмотрим принцип построения модели гребного винта. Во многом способ построения модели винта похож на построение крыльчатки и турбины, но и имеются некоторые отличия.
Порядок построения
1 Выбираем плоскость zx, изометрия xyz. Создаем эскиз и помещаем в него рисунок контура лопасти.
Делаем эскиз окружности диаметром 16 мм. Выдавливаем цилиндр высотой 30 мм.
2 Заготовку для лопасти получим кинематической операцией. Для начала создадим эскиз профиля. Разместим его в предварительно созданной плоскости под углом к другой плоскости
.
Выбираем плоскость zy и через ось z строим плоскость под углом 55°.
В этой плоскости троим эскиз – отрезок длиной 45 мм.
3 Теперь построим траекторию для кинематической операции — часть цилиндрической спирали, способ построения – по числу витков и высоте, n=0,35, h=20мм, диаметр 16 мм, угол 325 градусов, направление – левое.
Результат операции – Новое тело.
5 Скрываем кинематическую операцию, выделяем плоскость zx, делаем в ней эскиз контура лопасти, т. е. обводим рисунок сплайном.
6 Вызываем команду Вырезать выдавливанием и формируем контур лопасти. Во вкладке Вырезание снимаем выделение с автоопределения и нажимаем на кнопку Список тел, оставляем только тело лопасти, цилиндр удаляем. Результат операции – Пересечение.
7 Оставшиеся лопасти получим массивом по концентрической сетке. Удобно в качестве объекта для операции указать сразу все тело лопасти, а не отдельные операции по его получению. Для этого в Дереве модели включаем отображение структуры модели
и выбираем тело лопасти.
Готовая модель гребного винта.
Видеоурок по теме.
Таблица лодок моторов и гребных винтов
В этой статье мы постарались подобрать для вас данные по комплектам лодка + мотор.
Данные собраны с просторов интернета от реальных пользователей лодок.
На основании этих данных можно сделать некоторые выводы и без труда подобрать себе винт на лодку.
Казанка 5м4, мотор Меркурий 2т. 3ц. 50 сил.
Загрузка лодки: я 135, бенз 50-85, аккум, шмурдяк. кароч 250 кг когда иду пустой
Алюминий
SOLAS 3*11.1*14 белого цвета. Обороты 5200 скорость 55
SOLAS 3*11.1*13 белого цвета. Обороты 5800 скорость 53
БаекСан 3*11*15 черного цвета. Обороты 4900 скорость 53
Ямаха оригинал 3*11.1/4*14 белого цвета. Обороты 5400 скорость 57
Сталь
Туринг пойнт экспресс 3*10.5*15. Обороты 5100 скорость 57
Ощущения
На солас 3*11.1*13 на глисс «аж выпрыгивает»
На всех винтах спокойно выходил на глисс с загрузкой 500-600 кг.
БаекСан не понравился «жёстким» включением передачи. У меня был без резиновой втулки.
Оригинальный ямаховский понравился больше всего. Хорошо раскручивается и отличные показатели.
На стальном самый приятный звук мотора.
ЛОДКА ОБЬ М мотор мерк 30,2т (тохацу) ,винт родной 13 ,4 человека по 80-90кг скорость по навигатору 42-43-44, обороты по тахометру 3800-4000, думаю не докручивает ,какой лучше винт ?,но в глис встаёт где то 5 -10 сек.
Виндбот 47 ДС и Ямаха F60CETL.
1.Солас алюминий 11 1/4Х14 обороты 5900 63 км/ч
2.Родной Ямаха 11 1/8Х13G обороты 6100 59км/ч.
3.Ямаховский 11 3/8Х12G обороты 6100 и перекрут 50 км/ч.
Я в лодке один и бенза литров 50.
«Неман2» мотор МС40 2Т винт 14 ,2человека(по 80 кг) бенз 10л шмурдяка примерно 30-40кг скорость под 60
Ротан-460, Ямаха 25 2 такта, винт Солас 13 максимальная скорость на пустой лодке 44 км/ч, с грузом 39-40, чувствуется недокрут. Винт 11, оригинал, загрузка не имеет значения, максимум 40 км/ч, из воды как пуля вылетает!
Сузуки-15 2 такта, L-нога, транец штатный S-ка, винт 10-й, 27 км/ч
Сарепта,рубка снята,мотор Эвинруд-30 2т,винт 13″,штиль
1 чел 100кг+ 46-47км/ч 6100об/мин
5 чел 40км/ч
Казанка 5М + Mercury ME 40 M Sea Pro = 42 км/ч
загрузка 2 человека около 200 кг, шмурдяк 20 кг, топливо 20 л.
ОКА 4
1. Сиденья 40кг., Аккум 20кг., Бенз 10кг., Барахло 10кг. = 80кг.
2. Чел. 65кг., 75кг., 85кг. = 225кг.
Итого: 305кг.
Мотор Yamaha F40FET
Винт Yamaha 11 1/8 13-G
Скорость 49-50км/час, без отжима тримом, max 5400об.
Скорость 52-53 с отжимом тримом, max 5700об.
Лодка Ладога-2М, мотор Yamaha 90 AETO старенькая, винт 13 ¼ х 17. Один на борту + бензин 40-50 л. + мелочь всякая — максимальная скорость 58 км/ч, полная загрузка 5 взрослых + бензин 40-50 л. + мелочь всякая — максималка 50 км/ч.
Лодка «Казанка 5М3», мотор «Меркури 60ЕО» 2011 г.в. Винт с шагом 14″ «ямаховский».
Скорость вдвоем с грузом около 100 кг — 57 км/ч.
Лодка ОКА-4.
Загрузка лодки: Люди — 260кг. Оснащение, шмотки — 120кг. Итого: 380кг.
Мотор Yamaha F40FETs.
Винт Yamaha 11 1/8 х13 алюминий.
Результаты:
50км/час — 5300об. без трима.
52км/час — 5500об. с отжимом тримом.
5600об — дельфин.
Прогресс-2М, мотор Suzuki DT30, 3х лопастной винт Solas, шаг 10.
Комплект для дальних походов — лодка выходит на глиссирование при загрузке 500+ кг. При загрузке около 500кг максимальная скорость 33 км/ч, обычно хожу около 30км/ч. При загрузке меньше 400кг скорость до 36км/час.
К5м4, мерк 50, загрузка около 250кг
Винт родной мерковский
10.3/8*13
Обороты 5800, скорость макс 57
Прогресс 2 Ямаха F40BETL
Винт SOLAS 11*1/8*13
Обороты 4800- скорость 40-42 км/ч
Макс газ обороты 5800- скорость 46-48 км/ч
Загрузка 270кг
Неман-500 + Suzuki DF70; Solas 13,25*17; 180 кг; 59,5 км/ч при 5800 об/мин
Крым, мотор Я-40ХВС, пустой как барабан(просто корпус, табуретка и оганы управления) 51км/ч
При загрузке 500кг, 40км/ч при 5000об, расход от 9-13л/ч.
Винт 13 шага, вроде родной! На 15 соласе все грустно, и расход бешеный!
Ока-4, мотор Suzuki DF 30ATS, винт родной 13 дюймов.
49-50 км/ч при 5900 об/мин. В лодке: я один — 75 кг, якорь 5 кг, АКБ 40 А-ч, всякого на 6-7 кг, бензин 20л,
Прогресс-4 Джонсон-60. 500 кг загрузка.
Винт Солас 3х13х19.
Обороты 5500. Скорость 61 км час.
Обороты 6000. Скорость 68 км.час.
Обороты 5500 и 6000 на данном комплекте не применяются,
были использованы исключительно для снятия характеристик винта.
Процент проскальзывания равен 7.
Крейсерская и экономичная скорость 44-45 км.ч.
достигается на оборотах 4000 с расходом 10-13 литров в час.
Лодка ПВХ 360 надувной киль, вес лодки 52 кг Мотор Ветерок -8 вес 26 кг.
Бак неполный 10 кг. пассажир — 115 кг.
Итого 203 кг. Скорость 22 км
HDX 300 + HDX 9,9 с родным винтом загрузка я 60кг, бензин 20кг, мелочевка 10кг. По жпс идёт 41-42 км/ч, управляется ужасно — рыскает. Вдвоём скорость падает до 36, втроём 34
Южанка2. мотор Ямаха 30/2т, винт 12 шаг родной, три человека по 85 кг + бенз 45 л, скорость 43-44 км по течению, против течения 36 км,
Лодка Крым, мотор Ямаха 40 2т 2ц.
Винт 13″ бексан скорость 50 км/ч, перекрут с любой нагрузкой (до 500кг)
Винт 15″ солас, скорость 50 км/ч, больше 5000 оборотов с нагрузкой 400кг раскрутить не могу мотор.
Стоит Трим сеа про Елп01.
Флинк-280ТЛА (навесной транец, пол-аэродек), мотор Судзуки 2,5ДФ 4т. (100 кг) и шмурдяка килограммов 20, сидя в корме – 10 км/час, сидя посередине лодки с удлинителем румпеля – 16 км/час. +пассажир (70 кг), тот же шмурдяк – 9 км/час.
Смарт 310 килевая, пол-фанера:
Мотор Судзуки 2,5, я один – 12 км/час,
другой водила (70 кг) – 16 км/час,
мы вдвоем – 9 км/час,
Мотор Ямаха 5 (2т.), мы вдвоем – около 20, глисса нет,
Двое по 70 кг – около 25, глиссирует,
Мотор НДХ 9,8, в лодке двое 100+70+шмурдяк – после 30 км/час выгибает полы (без стрингеров), запас газа еще приличный.
Казанка-М реданная:
Судзуки 2,5, в лодке я и шмурдяк – 12 км/час, двое и шмурдяк – 10 км/час,
Ямаха 5 (2т), в лодке я и шмурдяк – те же 12 км/час,
НДХ 9,8, в лодке я, пассажир и шмурдяк – 25 км/час,
Тохатсу-18, в лодке те же – 40 км/час.
Ниссамаран 320 + мерк 15. Винт родной
1 в лодке = 38-39 км/ч
2 в лодке + шмурдяк = 35 км/ч
Обь 3 + Суза 30. Винт родной.
2 в лодке = 44 км/ч
Лодка Неман-500, комбинированный (низ — алюминий)
Мотор Evinrude 120 2-х тактник
Винт Solas 3-х лопастной 13х19″
На 3000 об/мин скорость 35-38 км/ч с лыжником
На 4000 об/мин скорость 48-50 км/ч с лыжником
Макс. скорость 75 км/ч (на 5500+ об/мин., 2 тела (135 и 80 кг), четверть бака)
На 3500 об/мин скорость около 40-45 км/час, расход около 20 литров/час.
Риб 480, мотор Я40веос, винт 15. Загрузка 60 л. бенз, 100кг водила скорость 63кмч
тоже самое только 200кг и шмотки. скорость 57кмч
Phoenix 530HT, Suzuki DF90ATL, винт родной 21, на глисс встает тяжело, недокрут приличный, всего 5200, обороты развивает тяжело, на 3000 встатет в ступор, по мере набора скорости и выхода на глисс обороты взлетают. Макс скорость 60 удалось развить. С тримом баловался, находил оптимальные значения.
Ладога 1 + джонсон 40 лс ,без тахометра пока ,винты 113,417 скорост 52-54 км выход на глис 5-8 сек ,винт 122515 скорость таже 52-54 выход на глис 3-5 сек ,загрузка я 110 + друг 85 + бак 43л и шмурдяк прим 50 кг
ВятБот(нептун) 490 Плм джонсон 70, 3ц. Винт ОМС 3 D 13H 19,
Загрузка примерно 350кг Мах скорость 62 км/ч
Ока-4 Меркури 30
с 13-м винтом 43 км/ч, 4700 об.
с 12-м винтом 45 км/ч 5600 об.
