12в мотор для самодельной дрели

Как переделать своими силами дрель с 220В на 12В, если она перегорела

Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.

Задача по «реанимации» сгоревшей дрели только выглядит сложной. Начинаем процедуру спасения с разборки инструмента. Откручиваем винты крепления и снимает боковую (или верхнюю, в зависимости от модели крышку), чтобы получить доступ к двигателю. Его нужно вынуть, после чего также вынимаем ротор из статора.

Удостоверимся в том, что дрель именно сгорела – это будет хорошо заметно по характерным следам, оставшимся на статоре. Данная деталь больше не используется. После этого нужно осуществить диагностику щетки двигателя. Если она полностью износилась, то следует осуществить замену. В ином случае можно оставлять до следующей процедуры ремонта.

Теперь нам понадобится два полюсных полукруглых магнита. Снять такие можно с двигателей постоянного тока или заказать на торговых площадках в сети. Очень важно, чтобы магниты по своей формt подошли под ротор (должны облегать его). Один магнит приклеивается на одну половину корпуса, а второй – на вторую.

Когда все перечисленное будет сделано, устанавливаем щетки. Собираем мотор дрели. Проверку работоспособности агрегата можно осуществить, подключив аккумулятор на 12 Вольт. Если конструкция работает, проводим окончательную сборку. Не забываем подключить кнопку дрели. Важно понимать, что после такой переработки, дрель серьезно потеряет в мощности, однако сверлить, закручивать и выкручивать ей все еще будет можно.

Понравилась статья? Тогда поддержи нас, жми:

Переделка дрели с 220 на 12 вольт

Сгорела ручная дрель? Есть несложный способ ее восстановить и как бы попутно переделать на постоянное напряжение 12 В. Также вполне реально переделать на 12 В и обычную рабочую дрель, не обязательно поломанную, просто так совпало.
В основном все дрели на 220 В имеют в своем составе коллекторный электродвигатель. И очень часто он выходит из строя по причине сгорания статора. Хотя ротор с ним имеют почти один рабочий ток, статор выгорает чаще, так как стоит на месте и имеет меньшее охлаждение по сравнению с ротором.

Переделка ручной дрели с переменного напряжения 220 В на постоянное напряжение 12 В

Переходим к переделке. Разбираем дрель. Отвинчиваем винты крепления и снимаем верхнюю (боковую) крышку.

Вынимаем электродвигатель, вынимаем ротор из статора.

Наблюдаем сгоревшую обмотку статора. Его теперь можно только выбросить.

Диагностируем щетки. При полном износе их необходимо заменить. Эти вроде ещё послужат.

Далее, для переделки нам понадобятся два полюсных полукруглых магнита. Их можно найти в подобных двигателях постоянного тока, но если нет, то их можно заказать на

Примеряем, все нормально. Магниты не обязательно должны плотно «обтекать» ротор.

Вклеиваем магниты в корпус. Два всего, один для каждой стороны.

Устанавливаем щетки в посадочные пазы.

Для проверки берем аккумулятор 12 В.

Подключаем и проверяем работу пока только с одним магнитом.

Все работает. Устанавливаем кнопку. В ней стоит диммер, который скорей всего, нужно будет удалить, если он не будет работать.

Подключаем питание к вилке.

Теперь направление вращения вала дрели можно изменить сменив полярность питания.
Пробуем сверлить.

Конечно дрель потеряла в мощности, если сравнивать ее работу с прошлым периодом на 220В. Но работать и сверлить ей при напряжении 12 В все же вполне возможно. Поэтому смысл в этой переделки все же есть.

Смотрите видео

sdelaysam-svoimirukami.ru

Мини дрель своими руками

Для производства сверлильных работ на миниатюрных заготовках, обычно используют гравировальные машинки, так называемые «дремели». Название происходит от имени наиболее популярного производителя. Это удобный ручной инструмент, но его стоимость обычно высока (особенно это касается качественных брендовых изделий).

Самая распространенная область применения – любительское моделирование и производство печатных плат. Как правило, промышленный образец для таких работ избыточен: некоторые его возможности не востребованы. Поэтому домашние мастера часто создают инструмент своими руками.

Какие материалы нужны для создания мини дрели своими руками?

Разумеется, электродвигатель. Питание желательно не более 12 вольт: как минимум, из соображений безопасности.
Блок питания, по возможности с регулятором напряжения (для изменения количества оборотов вала).
Корпус (в самых примитивных конструкциях можно обойтись без него).
И вторая по важности деталь (после моторчика) – патрон для сверла.

Все, кроме электромотора можно изготовить самостоятельно. Хотя, стоимость остальных комплектующих настолько мизерна, что можно ограничиться лишь сборкой электроинструмента из готовых узлов.

Рассмотрим несколько опробованных вариантов

Полный аналог фабричного «дремеля»

Для изготовления понадобится моторчик с питанием 5V или 12V, который можно извлечь из сломанной детской игрушки, миниатюрного вентилятора, принтера, магнитофона, или просто купить на Aliexpress. Если дрель планируется использовать не только для сверления печатных плат, можно изготовить удобный корпус из полипропиленовой водопроводной трубы. Подбираем диаметр таким образом, чтобы мотор плотно держался за стенки. Вентиляция, как правило, проходит вдоль вала. Можно использовать пустую тубу из-под строительного герметика.

Торцевые заглушки выпиливаются из любого материала: например, ПВХ или акрила. Если двигатель достаточно мощный – зарядное устройство от старого мобильника не подойдет. Нужен запас по току хотя бы 3А (для 5 вольт). Хороший вариант – старый блок питания от компьютера (можно за копейки приобрести на радиорынке).

Совет: Из компьютерного блока питания можно сделать универсальный источник для домашней мастерской. Стабильное питание 5V с нагрузкой до 20 ампер, и 12V с нагрузкой до 8 ампер. Можно подключать и «дремель», и паяльник.

Цанговый патрон приобретается в магазине: отдел комплектующих для граверов и «дремелей». Если есть необходимость регулировки оборотов – можно изготовить схему самостоятельно, или приобрести готовый блок.

На иллюстрации китайский регулятор и блок питания от интернет-роутера (12V, 1,2A).

С помощью такого самодельного «дремеля» можно не только сверлить миниатюрные отверстия. Установив соответствующую насадку, вы сможете работать фрезой, шарошкой, или отрезным диском.

Дрель из зубной щетки

На первый взгляд – звучит абсурдно. Но речь пойдет об электрической щетке, внутри которой вполне надежный моторчик. Достаточно добраться до стального вала, на который одевается редуктор с вращающимися щетинками, и заготовка у вас в руках.

На вал одевается все тот же цанговый патрон, а вместо батареек устанавливаются аккумуляторы. Или можно приспособить подходящий сетевой блок питания.

Сверлить стены таким прибором не получится, а вот отверстия в печатной плате – запросто. В принципе, можно использовать любой компактный электроприбор, у которого удобно расположен вал двигателя. Например, старую электробритву.

Экономный вариант без корпуса

Переходим к созданию мини дрели с минимальными затратами. Не покупаем ничего, кроме собственно моторчика (хотя и его можно бесплатно найти в старой технике). Большинство компактных электродвигателей рассчитаны на постоянное напряжение 12 вольт. Под него и создаем блок питания.

Поскольку никаких дополнительных опций не будет (регулятор оборотов, стабилизатор напряжения), блок питания стабилизируется постоянной нагрузкой. Типичный 12 вольтовый микродвигатель работает с током, не превышающим 2 ампера. Простой расчет показывает, что мощность на выходе должна быть 24 Вт. Добавляем 25% на потери при выпрямлении, получаем трансформатор 30 Вт.

Чтобы получить 12 вольт под нагрузкой, с вторичной обмотки необходимо снять 16 вольт. Изготовить такой трансформатор можно за час, из любого ненужного блока питания. Далее – выпрямительный мост на любых диодах: например, 1N1007.

Нашему мотору ни к чему пульсации выпрямленного напряжения, поэтому на выходе подключаем электролитический конденсатор на 25 вольт емкостью около 1000 мкФ. Он будет сглаживать выходной ток. Несмотря на простоту, такой тандем работает устойчиво, с одним лишь недостатком: при повышении нагрузки напряжение падает. То есть, при равномерном вращении – блок питания выдает 12 вольт. А если вы сверлите «тяжелый» материал – надо следить за оборотами, не давая им опуститься. Иначе вал просто остановится.

Можно немного усложнить схему блока питания, добавив подходящий стабилизатор напряжения. Например, КР142ЕН8Б или L7812CV.

В этом случае падения напряжения при нагрузке на сверло не будет.

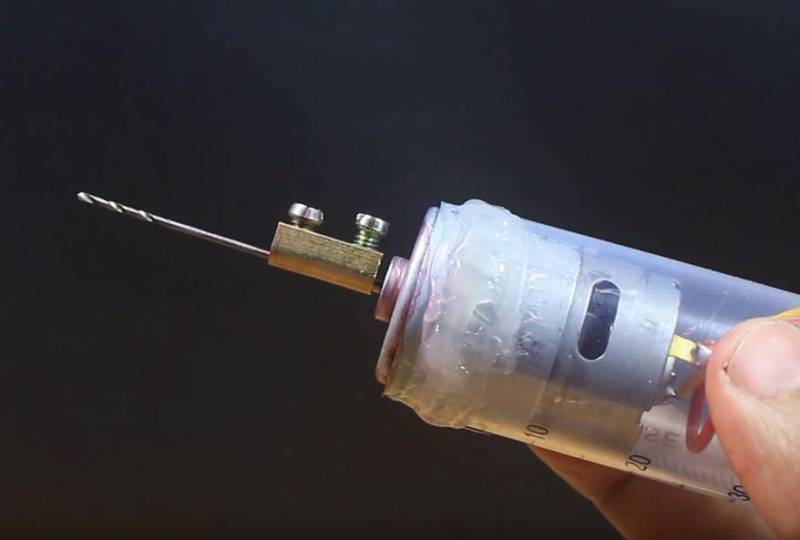

Далее нужно изготовить достаточно точный элемент конструкции – патрон для сверла. Не хотите тратить деньги на фабричный цанговый зажим – подойдет любая втулка. Все зависит от сферы применения мини дрели:

Если вы будете сверлить только текстолит печатных плат – смена сверла не потребуется. Значит крепим его стационарно. Переходную втулку можно сделать из чего угодно: трубка от телескопической антенны, игла от медицинского шприца, стержень от гелевой авторучки.

Учитывая миниатюрность конструкции, никакие зажимы не нужны. Все можно закрепить клеем или скотчем.

При универсальном использовании дрели, подразумевающим смену сверла или установку иных насадок, правильнее будет приобрести универсальный цанговый патрон.

Можно использовать стандартный кулачковый патрон, установив его на вал с помощью переходной втулки.

Исполнение корпуса зависит только от вашей фантазии. Большинство мастеров оставляют «голую» утилитарную конструкцию: напряжение питания безопасное, размеры моторчика позволяют удерживать его в руках без корпуса.

Если хочется элементарной эстетики – вариантов множество: и все они условно бесплатны.

Самодельный инструмент не просто экономит финансовые средства. Его можно изготовить в точности под ваши задачи, в отличие от универсальных фабричных вариантов.

Мини дрель своими руками

Основой самодельной мини дрели послужит двигатель от старого фена, а в качестве корпуса будет использоваться упаковка (пластиковая туба) от витаминов.

Немного о двигателе. Использовать двигатель от магнитофонов, как рекомендуют некоторые народные умельцы крайне нежелательно. Он имеет явно недостаточную мощность для комфортной работы мини дрели. На используемый нами двигатель от Mabuchi Motor RS-365SD-2275 точный даташит найти не удалось (видимо снят с производства), но на некоторых форумах нашлась инфа о том, что он работает при напряжении 6-20 В (стартует от 3 В), а число максимальных оборотов составляет по разным источникам составляет 12000-18000 об/мин. Таким двигателем при желании можно будет не только сверлить пластик и текстолит, но и шлифовать или резать тонкий металл.

Приступим к подготовке корпуса. Срезаем дно нашей тубы и подготавливаем для отверстия резиновую заглушку (идеально подходит ножка от старого системника). Далее в этой заглушке мы сделаем отверстие для разъема питания и переключатель реверса.

С обратной стороны запрессовываем наш двигатель. Посадка происходит очень плотно и надежно, дополнительно фиксировать двигатель в корпусе нет никакой необходимости.

В качестве схемы регулятора оборотов мини дрели можно использовать массу вариантов. Мы взяли простейшую схему на одном транзисторе.

Она имеет массу недостатков, но ее единственный плюс в том, что она проста, работает без предварительных танцев с бубном и с легкостью помещается в нашем небольшом корпусе. Схему можно собрать навесным монтажом, а транзистор обязательно нужно установить на хороший радиатор. Транзистор лучше взять посерьезней, например КТ837, а еще лучше КТ825 (или другой не менее мощный аналог).

При работе двигателя, с его тыльной стороны, создается небольшой поток воздуха. Благодаря этому сзади двигателя можно расположить радиатор с транзистором, это улучшит его температурный режим.

Немного о реверсе. Нужен ли реверс на мини дрели? Несомненно, эта функция будет полезной, но не является главной, а при желании можно обойтись и без нее. Для реализации реверса применена простенькая схема на одном шестиконтактном переключателе.

Крепим переменный резистор регулятора оборотов, устанавливаем резиновую заглушку с разъемом питания и переключателем реверса.

Осталось установить цанговый патрон и мини дрель своими руками готова.

Для питания такой самодельной мини дрели можно брать блок питания с напряжением 15-18 В и током в пару ампер.

На первое время и для тестов был подобран блок 15 В; 0,4 А.

Мини дрель с таким блоком питания работает, но мощности блока при большой нагрузке немного не хватает. Возможно, в дальнейшем она будет запитываться от небольшого блока питания ноутбука.

Ну и финальная видео-демонстрация работы самодельной мини дрели.

comments powered by HyperComments

Альтернативные варианты

Мини-дрель в корпусе шариковой ручки — модель, сборка которой не потребует больших затрат. Для конструирования будут нужны:

миниатюрное сверло с необходимым диаметром;
термоклей;
крепкая штифтообразная палочка по диаметру отверстия корпуса ручки. На конце штифта должна быть крестовина, перекладина или «барабан», которыми будет обеспечиваться вращение палочки в корпусе.

Желательно, чтобы корпус был изготовлен из металла или прочного пластика, так как на него придется нагрузка при вращении палочки-штифта внутри конструкции.

Для того чтобы сделать дреммель, из корпуса вынимают все элементы и вместо стержня в «пишущий» конец закрепляют сверло. Делают это так, чтобы часть сверла ушла внутрь корпуса и фиксировалась с помощью клея на штифте, который вкладывается в корпус с нижней стороны до упора вращательной части. Для большей надежности барабан можно закрепить на корпусе, чтобы вращался только штифт и монтированное на него сверло.

Еще один оригинальный вариант — это старый фен. Извлечь из него нагревательный элемент для мастера не составит большого труда, а мощности его мотора, при 1500 — 1800 об/мин хватит для совершения основной вращательной операции.

Наконец, в еще одной модели мини-дрель, которую можно изготовить в условиях домашней мастерской, корпусом выступает патрон от обычной лампы накаливания. Его размеров как раз хватит, чтобы закрепить внутри электромотор. Для этого подойдет термоклей или «холодная» сварка. Блок питания при этом размещается отдельно, например, в плотной пластиковой банке из-под лекарства или даже мыльных пузырей.

Провода или шнур выводятся через крышку и с помощью паяльника фиксируются на патроне. Также на крышке может располагаться выключатель, тогда провода проводки сначала подключаются к нему.

Таким образом, воспользоваться представленными выше способами для того, чтобы самостоятельно в домашних условиях изготовить мини-дрель, может как бывалый мастер, так и новичок, имеющий минимальные навыки в работе с проводами и электрооборудованием.

Созданный своими руками компактный инструмент заменит дорогостоящий промышленный аналог и, при грамотном обращении, справится с поставленными перед ним задачами и прослужит достаточно долго.

Варианты оболочки

Если ради того, чтобы сделать приспособление для зажима, будет необходимо зайти на Aliexpress либо иной похожий портал в поиске цангового патрона, с кожухом все значительно легче. Для его создания сгодится хлам, которое по обыкновению выбрасывается.

Разберем несколько вариаций.

Флакон от дезодоранта-антиперспиранта. Отдельные емкости из пластика безупречно подходят по габаритам под мотор от аудиомагнитофона либо проигрывателя компакт–дисков. В ситуации, когда двигатель немного больше по габаритам, следует вставить его с незначительной натяжкой. В крышке флакона от антиперспиранта надо прорезать отверстие для выведения цангового патрона. Для большей практичности в самом низу можно поставить гнездо для подсоединения источника питания, а с боковой стороны кнопочку включения/отключения. Это дает возможность держать дрель в стороне от блока.

Инструменты и материалы

электрический патрон,
двигатель,
пластиковая тара от мыльных пузырей,
острый нож,
термоклей,
изолента,
паяльное устройство,
тумблер.

Подготовительные работы

Для изготовления корпуса в крышке от баночки из-под мыльных пузырей разогретым паяльником необходимо проделать отверстие диаметром немного больше диаметра основания сверла. Дно тары нужно удалить. Из моторчика и патрона сооружается сердцевина инструмента. Двигатель подходящей мощности можно взять из старого оборудования. Прежде чем скрепить движок и патрон, их обезжиривают ацетоном. Скрепляют методом холодной сварки или горячим клеем.

Сборка

Работа выполняется в несколько этапов. Сначала патрон с моторчиком помещают в пластиковую тару из-под мыльных пузырей.

Провода, выходящие из электрического патрона, должны разместиться в крышке корпуса.

Патрон закрепляют термоклеем, промазывая боковые пустоты. Дожидаются высыхания связующего материала.

Клеем прикрепляют тумблер к крышке, подсоединяют к нему провод подачи питания по стандартной схеме. При необходимости используют амперметр. Изоляция выполняется изолентой или термоклеем. Крышка прикручивается к тубе, с ее обратной стороны фиксируется сверло.

Примеры для вдохновения

Выше мы предоставили 3 наиболее популярных варианта самодельной микродрели для сверления печатных плат. На форумах мы нашли еще несколько оригинальных идей, которые, возможно, вдохновят Вас на то, чтобы сделать свою, уникальную самоделку.

Итак, к Вашему вниманию фото идеи запчастей для создания мини дрели своими руками в домашних условиях:

Рукоятка клеящего пистолета для удобной эксплуатации. Моторчик взят со старого принтера Canon. Питание осуществляется от обычного зарядного устройства.
Вторая жизнь фену. Как утверждает изобретатель, данная самоделка собрана на основе мотора от обычного бытового фена, а значит не требует особых блоков питания и имеет высокую мощность. Однако не стоит забывать об опасности сетевого напряжения, поэтому необходим надежный корпус и изоляция всех соединений. Аналогичным образом можно сделать устройство из старого блендера, причем оставив ручку не тронутой.
Зубная щетка для сверления плат. Следующей идеей будет использование зубной щетки в качестве мини дрели. Тут уже и батарейки, и моторчик есть, нужно только спилить верхнюю часть и установить цанговую насадку.
Пластиковая бутылка также может удачно использоваться в качестве корпуса для самодельной бормашины, а цанговый патрон отлично заменяет специальная втулка, аналог которой есть в клемниках для проводов.
Еще один вариант с тумблером для удобного управления. В этом случае для сверления отверстий на печатках не нужно будет постоянно подключать вилку питания в розетку. К тому же удобная ручка сделает процесс сверления более комфортным.

Вот и все, что хотелось рассказать Вам о том, как сделать мини дрель из моторчика своими руками. Как Вы видите, ничего сложного нет, а идей для сборки существует безграничное количество. Надеемся, что наши фото примеры и видео инструкции были для Вас полезными и интересными. Помимо этого Вы можете собрать микродрель своими силами, используя старый дисковод от DVD, шуруповерт, электробритву и даже моторчик от стиральной машинки!

Как сделать зарядку для аккумулятора в домашних условиях
Как стать настоящим электриком
Как сделать электродный котел своими руками

Из чего изготовить

В сети интернет можно найти массу видео материалов по изготовлению самодельных моделей мини устройств. Наиболее популярные конструкции мини дрелей представляют следующий список:

МД из электрического патрона.
Полный аналог фабричного «дремеля».
Дрель из зубной щётки.
МД из привода принтера.
Экономный вариант без корпуса.
Вторая жизнь старому магнитофону.
Идея с антиперспирантом.

МД из электрического патрона

В каждом доме найдётся электрический патрон для лампочки. Из него можно изготовить корпус. Встречаются стандартные патроны и корпуса для лампочек-миньонов. И те, и другие пригодны для самоделок. Всё зависит от внешнего диаметра электродвигателя.

Изготовление происходит следующим образом:

Сердцевину фурнитуры удаляют.
Отвинчивают заднюю крышку.
Внутрь корпуса вставляют моторчик, боковую поверхность которого покрывают термоклеем или холодной сваркой.
Подгоняют толщину вала под размер отверстия цангового зажима.
На переднюю часть корпуса клеят полимерную крышку от пластиковой ёмкости. Предварительно в крышке вырезают отверстие для прохода штока мотора.
Патрон крепят к валу фиксаторным поперечным винтом.
Провода двигателя продевают через отверстие в привинченной крышке, которые затем соединяют с выходными клеммами выпрямителя.
Если удастся поместить в задней крышке электропатрона микровыключатель, то пользоваться дрелью будет удобно.

Обратите внимание! Регулятором выпрямителя меняют силу тока и величину напряжения, тем самым увеличивают или снижают скорость вращения функциональной насадки. При этом не нужно забывать, что при превышении допустимых показателей тока возникает риск «спалить» двигатель

Полный аналог фабричного «дремеля»

Мини дрель часто называют дремелем по названию фирмы «Dremel» – ведущего производителя данного вида электроинструмента. Сделать самоделку, полностью аналогичную модели «Dremel», практически невозможно.

Всё зависит от мастера в плане подбора запчастей. Изготовление самоделки в условиях домашней мастерской никогда не сравнится с профессиональным производством МД. Хотя при определённом старании можно достичь некоторых успехов в этом направлении.

Совет. Не надо вслепую копировать модель промышленного изготовления. Лучше приобрести готовый инструмент.

Дрель из зубной щётки

Те, кто пользовался электрическими зубными щётками, знают, как быстро чистящие насадки приходят в негодность, а новые щётки невозможно найти в продаже. Если таковая завалялась в домашнем хозяйстве, то это подходящий вариант сделать мини дрель.

Сложность изготовления состоит в удалении вибратора и установке патрончика на вал движка. Устройство питается от батарейки или от аккумулятора 18650. Такое устройство не будет обладать большим количеством оборотов вала моторчика. Зато МД будет хорошо служить в качестве гравёрного инструмента.

Динамо-машина из привода принтера

Старый принтер – прекрасный «поставщик» деталей для изготовления мини дрели. Из устройства извлекают электродвигатель и блок питания. Если вал электромотора слишком толстый, его обтачивают на точиле. Двигатель включают и подносят к абразиву. Регулярно меряя диаметр, обточенный шток подгоняют под проём цангового патрона. Выполнив все работы по установке корпуса, креплению патрона, монтажу концевого выключателя, прибор подключают к блоку питания. После этого остаётся установить нужную функциональную насадку и приступить к работе.

Движок от старого принтера

Экономный вариант без корпуса

Чтобы не заниматься поиском подходящего изделия для корпуса дрели, двигатель оборачивают термоусадочной плёнкой в 2 слоя. Прогретое покрытие плотно охватывает боковую поверхность моторчика, создавая тем самым надёжную изоляцию электроинструмента.

Мини дрель без корпуса

Вторая жизнь старому магнитофону

У бережливого хозяина можно найти старый магнитофон или плеер. Если звуковоспроизводящее устройство выполнено в стационарном виде, то используют блок питания, как и в предыдущем случае.

Движок от плеера тоже приспосабливают для вращения патрона с насадкой. Прибор будет мобилен, так как в блок питания вместо батареек помещают мощные пальчиковые аккумуляторы.

Электродвигатель от магнитофона

Идея с антиперспирантом

Корпус от использованного шарикового дезодоранта вполне пригоден для изготовления мини дрели. Преимуществом данного варианта является форма пластикового флакона. Он сделан так, чтобы было удобно и крепко держать в руке.

Корпус шарикового дезодоранта

Дополнительная информация. При изготовлении корпуса МД нужно стараться кнопку включения установить в зоне доступности большого пальца руки работника. Это создаст дополнительную комфортную опцию управления прибором.

Сфера применения

Мини-дрель широко используется для выполнения разных задач.

Создание отверстий в пластике, платах для микросхем и иных предметах. Разумеется, толстое железо приспособление просверлить не сможет, но чтобы проделать отверстие в листе толщиной до одного миллиметра, силенок хватит.
Завинчивание и отвинчивание винтов с маленькой шляпой и резьбой. Подобный крепеж попадается главным образом на автоматах (выключатели), щитах электрической проводки, в оргтехнике, а также в маломощных электрических двигателях небольшого размера.
Оснащенная специальными насадками, она может употребляться в роли гравера либо шлифмашины, для этого в ее патрон ставятся шаровидные насадки с шероховатой рабочей плоскостью. В ходе вращения насадка обрабатывает деталь либо наносит необходимый рисунок.

Это основные сферы, где практикуется мини-дрель, но, помимо них, обширное применение она обрела в быту, к примеру, для обработки (зачистки) двух склеиваемых предметов из пластмассы либо стекла. При подготовке стыков оба изделия зачищаются, после этого поверхности подгоняются так, чтобы куски вплотную примыкали друг к дружке.

Способ №2 – Катушка в ход!

Еще один оригинальный способ сделать мини дрель в домашних условиях – с использованием катушки от удочки. В этом случае технология сборки довольно простая, но сам принцип работы уже будет основан на механическом вращении, получится ручная мини-дрель

Для изготовления устройства своими руками Вам понадобятся:

безынерционная катушка;
патрон от старой дрели либо цанговый зажим подходящего размера;
термоклей либо холодная сварка;
сверлышко.

Процесс сборки довольно простой и состоит всего из двух этапов. Первым делом нужно демонтировать шпулю с леской и отрезать оставшуюся лишнюю ось.

После этого патрон наклеивается на оставшийся шток. Можно обойтись без патрона и установить вместо него цангу.

Когда клей застынет, можно проверить готовую мини бормашину. Увидеть все подробности сборки Вы можете в данном видео примере:

Как самому сделать микродрель из катушки

Простые мини-дрели

Многие люди, которые не хотят выкладывать значительную сумму денег за готовый инструмент, часто спрашивают, как сделать мини-дрель своими руками.

Можно изготовить механическую маленькую дрель самостоятельно, используя старую катушку для удочки.

Для этого нужно с катушки убрать шпулю (сердечник в виде цилиндра, на который наматывается леска) и обрезать торчащую металлическую ось до нужного размера. Затем к выступающему штоку нужно приклеить старый патрон от обычной дрели или цангу.

Цанга представляет собой приспособление для зажима в небольшом патроне деталей круглой формы, в этом случае зажимать нужно будет сверло.

Прикрепить цангу к оси катушки можно при помощи холодной сварки или термоклея. После того как клей или сварка высохнут, в цангу можно вставлять маленькое сверло и приступать к работе.

Крутя ручку катушки, механизм придает вращение цанге со сверлом, тем самым получаются отверстия в нужном материале.

Нужно учитывать, что держать полученную мини-дрель нужно строго перпендикулярно просверливаемой поверхности, в противном случае есть риск сломать сверло. Сильно давить на инструмент тоже не рекомендуется.

Сделать своими руками мини-дрель еще можно, используя старый моторчик от проигрывателя компакт-дисков.

Чтобы запустить двигатель, нужен либо подходящий блок питания, либо батарейка (или несколько более маленьких). Цангу нужно прикрепить к валу моторчика при помощи холодной сварки или клея.

Нужно отметить, что диаметр вала моторчика обычно составляет 1,5 миллиметра. Иногда встречаются моторчики с диаметром вала 2,3 миллиметра.

Этот размер нужно учитывать при выборе цанги, поскольку вал должен входить в отверстие плотно, без зазоров. В противном случае при сверлении будут вибрации, которые рано или поздно выведут механизм из строя.

После того как цангу одели на вал, нужно прикрепить к моторчику провода, которые будут идти к источнику напряжения. Провода лучше всего припаять, что улучшит прочность крепления.

Затем можно вставить в цангу сверло и начать работу. Моторчик может начать крутиться в противоположную (не ту, что нужно) сторону, в этом случае необходимо поменять провода местами, иначе никакого сверления не будет.

По такому же принципу можно собрать мини-дрель своими руками, используя моторчики от других электроприборов.

При использовании моторчика от маленькой стиральной машинки мини-дрель получится более мощной, и в нее можно будет вставлять сверла большего диаметра.

Еще неплохим вариантом будет моторчик от электрической бритвы, неисправного шуруповерта, принтера или вентилятора.

Мини-дрель можно оставить как есть, и она будет справляться со своими функциями, а можно поместить моторчик и цангу в пластиковый корпус, таким образом держать инструмент будет гораздо удобнее.

Из шариковой ручки

Для изготовления сверлильного приспособления из шариковой ручки не нужны электрические элементы, не требуются навыки работы с электроинструментами.

Необходима шариковая ручка с автоматическим механизмом, термоклей, палочка с перемычками на конце, при помощи которой происходит вращение сверла, сверло необходимого типоразмера. Основная нагрузка ложится на корпус, поэтому нужно выбирать образцы из металла или плотного пластика.

Процесс сборки

Шариковую ручку полностью разбирают. В нижнюю часть корпуса, из которой обычно выходит стержень, вставляют сверло. Хвостовик фиксируется в отверстие на палочке. Чтобы вся рабочая конструкция инструмента стала единым механизмом, детали фиксируют к внутренним стенкам корпуса термоклеем. Процесс сверления будет выполняться посредством механического воздействия на палочку, служащую рукояткой устройства.

Зажимной механизм

Следующий важный компонент устройства – патрон, применяемый для удерживания сверла. Чтобы изготовить приспособление для зажима, необходимо заранее приобрести цанговый патрон. Он являет собой зажимное устройство, способное крепко держать предметы цилиндрической формы. Закрепив сверло в цанговом патроне и сильно зажав его на оси мотора, надо всего лишь подключить к мотору устройство питания либо батарейки.

Подобный упрощенный вариант мини-дрели уже способен просверливать отверстия.

Если у вас нет желания дальше обременять себя, и вы будете использовать инструмент не очень часто, можно оставить его в таком виде.

Впрочем, удерживать «обнаженный» мотор в руках дискомфортно, да и мини-дрель смотрится малопривлекательно. Чтобы довести начатое до финиша, понадобятся оболочка и отдельные компоненты управления.

Процесс изготовления

Когда вы подготовили корпус и сердцевину, можно приступать к непосредственно сборке дрели своими руками:

Поместите в баночку соединённые друг с другом патрон с моторчиком. Это нужно делать так, чтобы провода, которые торчат из патрона, затем разместились в крышке баночки.
Когда патрон целиком войдёт в банку, зафиксируйте его. Для этого залейте пустоты по бокам термоклеем, и дождитесь, пока он полностью схватится.
Закрепите выключатель на крышечке и присоедините к нему провода питания. Его тоже можно посадить на клей.
Присоединяем все провода к выключателю, схема присоединения используется стандартная. Можете для точности использовать амперметр.
После присоединения проводов, их нужно изолировать при помощи изоленты или термоклея.
Прикручиваем крышку к баночке и с другой стороны крепим сверло.

Готовая мини-дрель хороша тем, что она может работать как на батарейках, так и от электрического питания. Мы рассмотрели вариант сборки универсальной модели.

Естественно, что не имея навыков работы с электричеством, собрать такую дрель своими руками будет крайне непросто. Ниже предлагаем вам рассмотреть варианты сборки более простых дрелей для мелких бытовых нужд.

Как собрать своими руками дрель на основе корпуса ручки

Для её изготовления вам потребуются такие материалы: шариковая ручка-автомат; сверло с требуемым диаметром; термоклей; прочная палочка с ручками на конце, с помощью которых её можно вращать.

Особое внимание уделяйте выбору ручки для изготовления будущей дрели, а конкретно, её корпусу, поскольку при работе основная нагрузка будет приходиться именно на корпус. Требования к корпусу ручки такие:

Требования к корпусу ручки такие:

он должен быть максимально прочным, чтобы выдерживать нагрузки;
оптимальный вариант – корпус на основе качественных металлов;
если нет ручки с металлическим корпусом, выбирайте ручку на основе толстой пластмассы.

Процесс сборки выглядит следующим образом:

Разбирайте ручку до того момента, пока от неё останется только один корпус.
Нижняя часть корпуса, откуда обычно торчит стержень для письма, нужно открутить.
Вместо этой части, вставьте в корпус сверло таким способом, чтобы его рабочая часть торчала из-под нижней части, а вторая часть была вставлена в отверстие, которое есть в палочке.
Палочка вставляется в корпус одновременно со сверлом.
Чтобы конструкция дрели была целостной, её фиксируют к стенке корпуса с помощью термоклея.
Когда вы будете крутить механизм за специальные ручки, будет вращаться сверло, обеспечивая нужную работу посредством нажатия на корпус ручки.

Как сделать дрель для плат:

Сейчас же сделать дрель для сверления печатных плат стало намного проще. Достаточно найти или купить за копейки б/у-шный струйный принтер с блоком питания, а так же купить специальный цанговый патрончик под сверла 0,7 – 1,5 мм, повсеместно продающийся во всяких интернет аукционах и интернет магазинах. Эти цанговые патроны могут продаваться и во всевозможных строительно-инструментальных магазинах, авто рынках, «железячных» рынках. Цена примерно 2 USD за штуку (может и дешевле).

Что интересно – эти цанговые патроны бывают под два разных посадочных диаметра вала: 2,3 мм и 3,2 мм. Как раз именно такие два типа двигателей и применяются в принтерах. То есть при изготовлении этой мини дрели для начала нужно определиться с моторчиком и замерить диаметр его вала. Сам же моторчик от принтера – это двигатель постоянного тока на напряжение 24 вольта (моторчик сервопривода поперечной подачи каретки принтера). Они однотипные почти во всех принтерах. Необходимо разобрать привод каретки, вытащить двигатель, снять штатную шестерню с вала и надеть цанговый патрончик. Фиксируется на валу он крепежными винтами.

В моем случае моторчик был снят с какого то старого принтера, вроде бы Hewlett Packard Deskjet 640.

Пусковая кнопка дрели – любой конструкции, на соответствующий ток моторчика. Я применил кнопку – контактор от советского бобинного магнитофона.

Желательно так же чтобы принтер донор имел импульсный блок питания. Он компактный, легкий и очень удобен в использовании. Ранние модели струйных принтеров имели трансформаторный блок питания –весьма громоздкое устройство, весом около килограмма. В плане эксплуатации не очень удобно, хотя тоже возможен и такой вариант. В общем, блок питания на 24 вольта соединяется с моторчиком на 24 вольта через кнопку, закрепляемую на корпусе моторчика изолентой.

Для хранения мини дрели весьма удобно использовать сумку — портмоне для лазерных компьютерных дисков, предварительно вырезав из неё аккуратно вкладыши для самих дисков.

Мини-дрель в различных корпусах

Мини-дрелью будет гораздо удобнее работать, если поместить мотор и цангу в какой-либо корпус. Для этого подойдет пластиковый корпус от антиперспиранта, например.

Преимуществом использования пластикового корпуса является возможность прикрепить к маленькой дрели кнопку включения/выключения, сделав тем самым инструмент еще более удобным в использовании.

Для изготовления такого инструмента в корпус нужно поместить моторчик и цангу. В крышке антиперспиранта необходимо сделать отверстие для сверла или верхней части цанги (в зависимости от размеров корпуса).

Для большего удобства провода от моторчика можно припаять к отдельному разъему и вывести его через днище корпуса.

Это дает возможность хранить инструмент не подключенным все время к батарейкам или блоку питания. Кнопку для включения/выключения мини-дрели можно вынуть из старого удлинителя, подключить к проводам и вывести на корпус антиперспиранта.

Чтобы устройство внутри корпуса не болталось, его можно закрепить при помощи пластилина или термоклея.

Таким образом, получается удобная небольшая дрель с кнопкой, которой гораздо удобнее работать, чем просто держа в руках моторчик с цангой.

Принцип сборки инструмента точно такой же – оголяется вал двигателя, на него одевается цанга или старый патрон от дрели, и можно сверлить отверстия. По такой же схеме собирается мини-дрель из старого блендера.

Более удобным вариантом для сборки мини-дрели своими руками будет использование клеевого пистолета.

Он уже имеет в своем корпусе удобную рукоятку, мотор и провод питания от электросети. Необходимо убрать переднюю часть пистолета и прикрепить к мотору патрон.

Клеевые пистолеты бывают довольно мощными, что дает возможность использовать сверла большего диаметра.

Рукоятка позволяет удобно держать инструмент в руках, выставляя сверло перпендикулярно поверхности.

Таким образом, своими руками можно собрать менее мощный аналог шуруповерта, который вполне может использоваться не только вместо отвертки, но и как мини-дрель.

Фантазия народных умельцев бесконечна, и существует множество способов, как можно изготовить удобную мини-дрель своими руками.

Существует вариант поместить мотор и цангу в обычную пластиковую бутылку небольшой емкости.

Но одним из самых оригинальных вариантов является использование старой зубной щетки с моторчиком.

Для изготовления инструмента нужно убрать щетину и оголить вал моторчика, затем по вышеописанной схеме на него одевается цанга, и мини-дрель готова.

Оригинальностью отличается использование в качестве корпуса для маленькой дрели шариковой ручки, но мощность такого устройства крайне мала.

Мини-дрель можно приобрести в строительном магазине, но ее стоимость заставляет многих импровизировать и собирать инструмент из подсобных деталей.

Для изготовления мини-дрели понадобится маломощный моторчик, который можно взять в каком-либо электрическом бытовом приборе, старый патрон от дрели или цанга, которую можно очень дешево купить, провода, термоклей и источник питания.

Если позволяет свободное время и хочется иметь более удобный инструмент, то можно поместить мини-дрель в какой-то пластиковый корпус, установить кнопку включения/выключения.

Предметов для использования в качестве корпуса огромное множество, что позволяет собрать удобную мини-дрель своими руками с легкостью.

Источник
